IP усилитель Т-6760/67120/67240/67350/67500

Назначение

IP усилитель Т-6760/67120/67240/67350/67500 предназначен для работы в IP системе ITC ESCORT и используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Данный блок включает в себя 3 устройства – цифро-аналоговый преобразователь, трансляционный высоковольтный усилитель, mp3 проигрыватель. Блок предназначен для приема цифровых (TCP/IP) аудио сигналов с целью усиления и дальнейшей трансляции на громкоговорители. Управление и программирование может осуществляться: c передней панели блока или  компьютера.

Блок имеет 1 линейный, 1 микрофонный и 1 приоритетный вход. Уровень линейных и микрофонных сигналов регулируются при помощи ручек на передней панели.

Выходной каскад усилителей содержит трансформатор, который дополнительно повышает напряжение усиленного сигнала, что необходимо для минимизации потерь.

К высоковольтным клеммам усилителя необходимо подключать только специализированные громкоговорители, содержащие трансформатор.

Кроме высоковольтных, усилитель также имеет стандартные “низкоомные” клеммы, для подключения стандартных акустических систем.

Питание усилителя осуществляется от переменного напряжения 220В.

Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном  для монтажа в стандартный электротехнический шкаф.

Усилитель работает в составе IP системы при включенном сервере (компьютере). Номер усилителя и список mp3 проигрывателя настраивается с помощью программного обеспечения T-6700R.

Все выполняемые действия усилителя могут быть записаны на сервере (компьютере). С помощью программного обеспечения T-6700R можно вести мониторинг усилителя.



Основные органы управления и коммутации

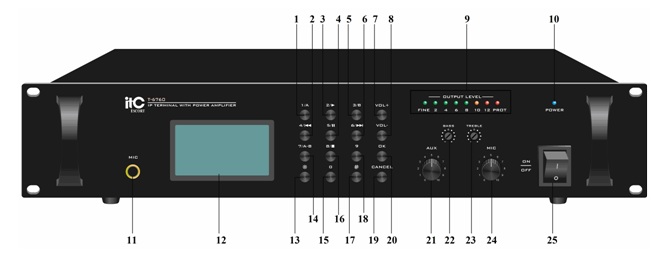

Передняя панель

  1. Кнопка 1/А – предназначена для ввода цифровых значений (например: ввод ID, выбор функции, номер аудио файла), в режиме mp3 плеера используется для задания точки начала воспроизведения аудио файла.

  2. Кнопка 4/« – предназначена для ввода цифровых значений (например: ввод ID, выбор функции, номер аудио файла), в режиме mp3 плеера используется для возврата к предыдущему треку.

  3. Кнопка 2/> - предназначена для ввода цифровых значений (например: ввод ID, выбор функции, номер аудио файла), в режиме mp3 плеера используется для начала воспроизведения трека.

  4. Кнопка 5/|| - предназначена для ввода цифровых значений (например: ввод ID, выбор функции, номер аудио файла), в режиме mp3 плеера используется для паузы трека.

  5. Кнопка 3/В – предназначена для ввода цифровых значений (например: ввод ID, выбор функции, номер аудио файла), в режиме mp3 плеера используется для задания точки окончания аудио файла.

  6. Кнопка 6/» – предназначена для ввода цифровых значений (например: ввод ID, выбор функции, номер аудио файла), в режиме mp3 плеера используется для перехода к следующему треку.

  7. Кнопка VOL+ - предназначена для повышения уровня громкости и перемещения по позициям.

  8. Кнопка VOL- - предназначена для понижения уровня громкости и перемещения по позициям.

  9. Индикаторы уровня громкости - Индикаторы показывают уровень выходного сигнала.

  10. Индикатор включения питания – индикатор загорается при включении питания.

  11. Разъем MIC - Разъем для подключения микрофона (1/4" TRS).

  12. Дисплей – предназначен для отображения информации.

  13. Кнопка * - предназначена для нескольких функций: 1) Возврат на один уровень назад      2) При нажатии * и OK входит в меню изменения сетевых настроек устройства (IP адрес, маска, основной и дополнительный шлюз). При входе в меню устройство запросит пароль, введите 638888.

  14. Кнопка 7/А-В - предназначена для ввода цифровых значений (например: ввод ID, выбор функции, номер аудио файла), в режиме mp3 плеера используется для зацикливания (повтора) аудио файла.

  15. Кнопка 0 - предназначена для ввода цифровых значений (например: ввод ID, выбор функции, номер аудио файла).

  16. Кнопка 8/ - предназначена для ввода цифровых значений (например: ввод ID, выбор функции, номер аудио файла), в режиме mp3 плеера используется для полной остановки музыкальной трансляции.

  17. Кнопка # -  при нажатии отображает IP адрес, имя и состояние устройства.

  18. Кнопка 9 - предназначена для ввода цифровых значений (например: ввод ID, выбор функции, номер аудио файла).

  19. Кнопка CANCEL - предназначена для отмены выполняемых действий.

  20. Кнопка OKпредназначена для подтверждения выполняемых действий.

  21. Регулятор AUX предназначен для повышения и понижения уровня громкости входного линейного сигнала поданного на вход AUX IN.

  22. Регулятор BASS - предназначен для повышения и понижения низких частот.

  23. Регулятор TREBLE - предназначен для повышения и понижения высоких частот.

  24. Регулятор MIC предназначен для повышения и понижения уровня громкости микрофона.

  25. Кнопка POWER - Нажатие этой кнопки в положение ON включает данное устройство.

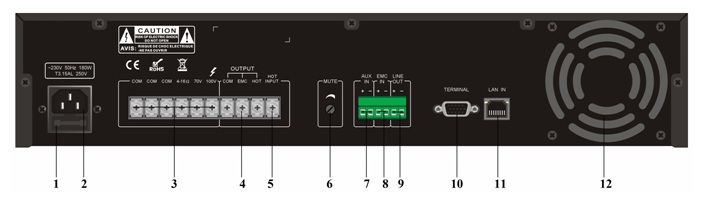

Задняя панель

  1. Предохранитель.

  2. РАЗЪЕМ питания 220V/50HZ - Разъем для подключения к сети переменного тока.

  3. Выходные клеммы OUTPUT - клеммы для подключения громкоговорителей. Предусмотрены следующие сопротивления (напряжения): 4~16 Ом, 70В и 100В. В любом случае используйте громкоговорители с сопротивлением равным или больше обозначенного на усилителе.

  4. Клеммы COM/EMC/HOT – предназначены для подключения аттенюатора.

  5. Клемма HOT INPUT – соединяется с одной из клемм: 4~16 Ом, 70В или 100В зависит от используемых громкоговорителей.

  6. Регулятор приоритета MUTE - Регулятор управляет уровнем входного сигнала, поданного на приоритетный вход EM по отношению к остальным входам. В крайнем правом положении сигнал на входе EM подавляет все остальные.

  7. Клемма AUX IN - Линейный аудио вход. Предназначен для подключения дополнительного аудио устройства, например, CD-проигрывателя, тюнера и т.п.

  8. Клемма EM - Приоритетный аудио вход. Сигнал, поданный на входе EM подавляет все остальные.

  9. Клемма LINE OUT - Линейный аудио выход. Предназначен для подключения к аудио устройству, например к усилителю.

  10. Разъем TERMINAL  – COM порт  выполнен на разъеме DE9,предназначен для подключения к компьютеру по средству 232 протокола. (Кабель специализированный, со встроенной микросхемой).

  11. Разъем LAN IN – Предназначен для подключения к локальной сети (RJ-45).

  12. Вентилятор – Встроенный вентилятор предназначен для охлаждения усилителя.



Порядок  подключения

  1. Расположите усилитель в месте, откуда будет осуществляться трансляция.

  2. Подключите питание к разъему поз.2

  3. Разъем поз.11 соедините со свитчем (локальной сетью).

  4. Подключите громкоговорители к клеммам поз.4

  5. При необходимости подключите внешний источник, к разъему поз.7

  6. Настройте сетевые параметры.

  7. Добавьте устройство в список терминалов, программы T-6700R.



Настройка сетевых параметров

По умолчанию всем устройствам системы заданы одинаковые сетевые настройки:

Addr: 192.168.168.168

Mask: 255.255.0.0

Gate: 0.0.0.0

Serv: 192.168.168.254



Для работы системы необходимо изменить сетевые настройки:

ВАЖНО! Устройства не должны иметь одинаковые IP адреса.

Изменить настройки можно с помощью программного обеспечения T-6700R. (Смотрите инструкцию  T-6700R)



Технические  характеристики

Модель

T-6760; T-67120; T-67240; T-67350; T-67500

Мощность

60 Вт; 120 Вт; 240 Вт; 350 Вт; 500 Вт

Выход на громкоговорители

70В/100В/4-16 Ом

Сетевой вход

RJ45

Протоколы

TCP/IP, UPD, IGMP

Аудио формат

MP3/MP2

Частота дискретизации

8К~ 48кГЦ

Скорость передачи данных

10М/100 Мб/с

Аудио режим

16-бит стерео CD звук

Частотный диапазон

80Гц~16 кГц

Коэффициент искажений

≤0,3%

Соотношение сигнал/шум

65 дБ

Линейный  вход

350 мВ

Микрофонный вход

5 мВ

Энергопотребление в рабочем режиме

90 Вт

Энергопотребление в режиме ожидания

<3Вт

Защита

От перегрузки, короткого замыкания, перегрева

Рабочая температура+

+5°С ~ +40°С

Относительная влажность

20% ~ 80%

Питание

~110В/60Гц, ~230В/50Гц

Размер

484*310*88 мм / 484*310*132 мм

Вес

10 кг; 11 кг; 15 кг; 16 кг; 18кг.



Распайка кабеля RJ-45

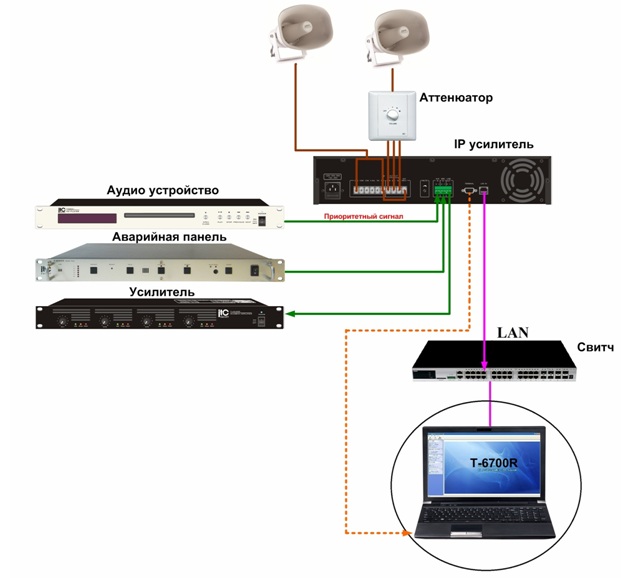

Типовая схема  включения

Скачать инструкцию на IP усилитель Т-6760

Скачать инструкцию на IP усилитель Т-67120

Скачать инструкцию на IP усилитель Т-67240

Скачать инструкцию на IP усилитель Т-67350
