IP терминал T-6715, вызывная панель T-6716

Назначение

IP терминал T-6715 предназначен для работы в IP системе ITC ESCORT. Используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

IP терминал включает в себя функции нескольких устройств:

  1. Цифро-аналоговый преобразователь.

  2. Стерео усилитель 10Вт+10Вт

  3. Коммутатор переговорных устройств (Т-6716).

Подключать устройство можно в любой точке здания, где есть доступ к локальной сети.

Один IP терминал работает с 15 вызывными панелями T-6716.



Возможности панелей:

  1. Обратная связь с назначенным (заранее запрограммированным) устройством.

  2. Соединение по RS-485 разъем RG45

  3. Максимальное удаление 1км.

Устройства работают при включенном сервере (компьютере).

Все переговоры и выполняемые действия вызывной панели записываются на сервер (компьютер). С помощью программного обеспечения T-6700R можно вести мониторинг (прослушивание).

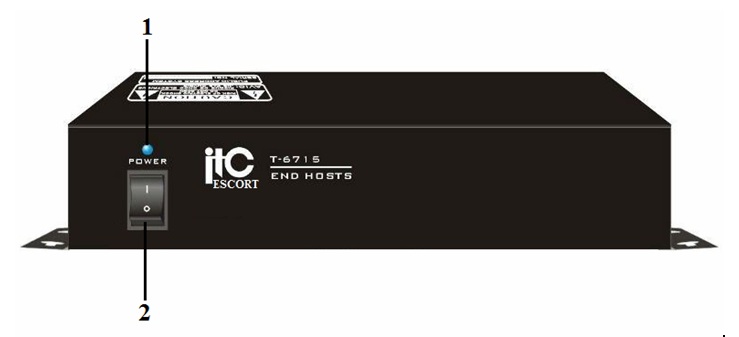

Передняя панель T-6715

  1. Индикатор включения питания – индикатор загорается при включении питания.

  2. Кнопка POWER - Нажатие этой кнопки в положение ON включает данное устройство.

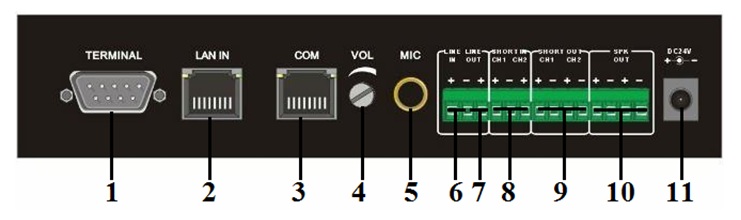

Задняя панель T-6715

  1. Разъем TERMINAL  – COM порт  выполнен на разъеме DE9,предназначен для подключения к компьютеру по средству 232 протокола. (Кабель специализированный, со встроенной микросхемой).

  2. Разъем LAN IN – Предназначен для подключения к локальной сети (RJ-45).

  3. Разъем  COM – Предназначен для подключения вызывных панелей T-6716 (RJ-45).

  4. Регулятор VOL предназначен для повышения и понижения уровня громкости микрофона.

  5. Разъем MIC - Разъем для подключения микрофона (1/4" TRS).

  6. Клемма LINE IN - Линейный аудио вход. Предназначен для подключения дополнительного аудио устройства, например, CD-проигрывателя, тюнера и т.п.

  7. Клемма LINE OUTPUT - Линейный аудио выход. Предназначен для подключения к аудио устройству, например к усилителю.

  8. Клемма SHORT IN – Вход сухого контакта.

  9. Клемма SHORT OUT – Выход сухого контакта (Сухой контакт появляется при нажатии кнопки вызова T-6716).

  10. Клеммы SPEAK OUT стерео выход предназначен для подключения низкоомных громкоговорителей.

  11. Разъем питания - Разъем для подключения штатного адаптера DC24V (Поставляется в комплекте с устройством).

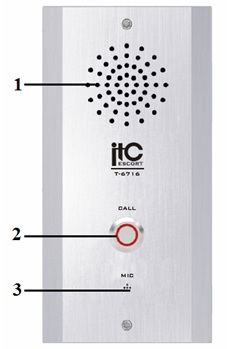

Передняя панель T-6716



  1. Встроенный динамик – номинальная мощность 2 Вт.

  2. Кнопка CALL  – предназначена для двусторонней связи. При нажатии осуществляется вызов запрограммированного устройства.

  3. MIC – Встроенный микрофон.

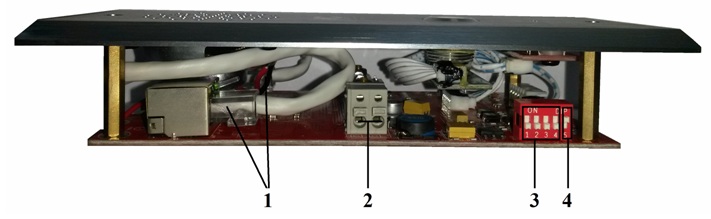

Внутренняя панель T-6716

  1. Разъемы COM – Предназначен для подключения к T-6715 и  последующие вызывные панели (RJ-45)

  2. Клеммы 24В – Предназначены для подключения дополнительного питания 24В. Питание подключается если длинна линии больше 300 метров. Максимальная длинна линии с дополнительным питанием 1км.

  3. DIP переключатели - Предназначены для установки адреса вызывной панели.

  4. DIP переключатель (5) - Предназначен для согласования линии передачи по волновому сопротивлению 120 Ом. Устанавливается в положение ON на двух вызывных панелях в начале и конце цепи.



Порядок  подключения T-6715



  1. Установите панель в месте, откуда будет осуществляться трансляция.

  2. Подключите динамики к разъему поз.10

  3. Разъем поз.3 соедините со свитчем (локальной сетью).

  4. При необходимости подключите внешний источник, к разъему поз.6.

  5. Подключите питание к разъему поз.11  панели (вход напряжения питания 24В).

  6. В программе T-6700R настройте сетевые параметры.

  7. Добавьте устройство в список терминалов, программы T-6700R.



Настройка сетевых параметров T-6715



По умолчанию всем устройствам системы заданы одинаковые сетевые настройки:



Addr: 192.168.168.168

Mask: 255.255.0.0

Gate: 0.0.0.0

Serv: 192.168.168.254



Для работы системы необходимо изменить сетевые настройки.

Устройства не должны иметь одинаковые IP адреса!

Сетевые настройки можно изменить только с помощью программного обеспечения T-6700R. (Смотрите инструкцию  T-6700R)



Настройка адреса T-6716

1 адрес - 1111

2 адрес - 0111

3 адрес - 1011

4 адрес - 0011

5 адрес - 1101

6 адрес - 0101

7 адрес - 1001

8 адрес - 0001

9 адрес - 1110

10 адрес - 0110

11 адрес -1010

12 адрес -0011

13 адрес -1100

14 адрес -0100

15 адрес -1000

Или 15 адрес -0000



1-OFF

0-ON



На двух вызывных панелях в начале и конце цепи  установите dip переключатель S5 (поз.4) в положение ON. На остальных (промежуточных) вызывных панелях в положение OFF.

Внимание!

Нельзя чтобы у двух вызывных панелей были одинаковые адреса. Настройку адреса осуществляйте при выключенном питании.



Технические  характеристики T-6715

Модель

T-6715

Сетевой вход

RJ45

Протоколы

TCP/IP, UPD, IGMP

Аудио формат

MP3/MP2

Частота дискретизации

8К~ 48кГЦ

Скорость передачи данных

10М/100 Мб/с

Аудио режим

16-бит стерео CD звук

Стерео усилитель

10Вт+10ВТ, 8 Ом

Частотный диапазон

20Гц~20 кГц

Коэффициент искажений

≤0,3%

Соотношение сигнал/шум

85 дБ

Входной сигнал

350 мВ

Микрофонный вход

5 мВ

Выходное сопротивление

1кОм

Рабочая температура+

+5°С ~ +40°С

Относительная влажность

20% ~ 80%

Потребляемая мощность

≤30 Вт

Питание

DC 24 В

Размер

223*118*40 мм

Вес

0,8 кг



Технические  характеристики T-6716

Модель

T-6716

Сетевой вход

RJ45

Протоколы

RS-485

Частотный диапазон

80Гц ~ 16кГц(+1Дв,-3Дб)

Коэффициент искажений

≤0,01%

Соотношение сигнал/шум

85 дБ

Микрофон

10 мВ

Динамик

3Вт,4Ом

Рабочая температура+

+5°С ~ +40°С

Относительная влажность

20% ~ 80%

Потребляемая мощность

≤3 Вт

Размер

172*86*35 мм

Вес

0,3 кг



Распайка кабеля RJ-45

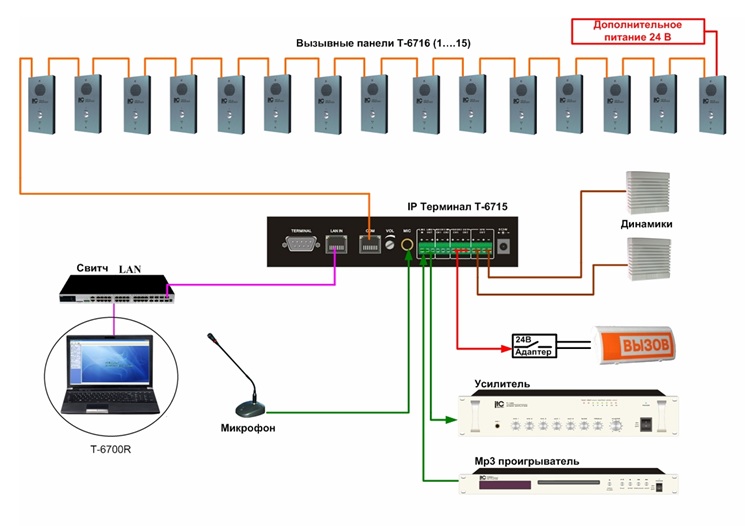

Схема подключения
