IP акустическая система T-6707

Назначение



IP акустическая система T-6707 используется для приема цифровых (TCP/IP) аудио сигналов с целью усиления и дальнейшего воспроизведения. Используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования. Акустическая система имеет 1 микрофонный и 2 линейных входа. Мощность усилителя регулируется от 0 до 30Вт.

Питание усилителя осуществляется от переменного напряжения 220В.

Акустическая система работает в составе IP системы при включенном сервере (компьютере). Номер акустической системы настраивается с помощью программного обеспечения T-6700R. Звуковые колонны выполнены в пластиковом корпусе, имеют дополнительное крепление, позволяющее применять их для накладного настенного монтажа.

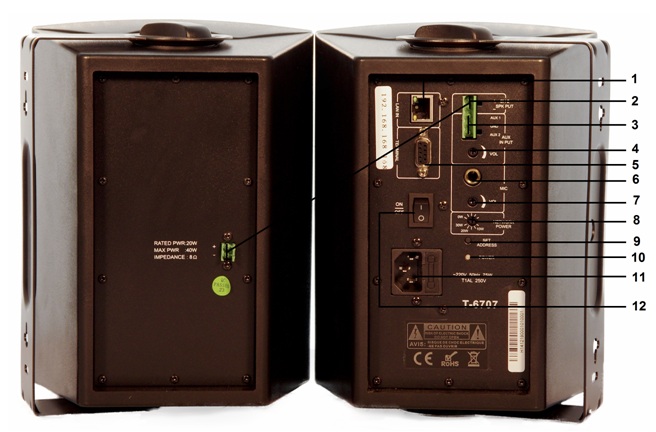

Общий вид



  1. Разъем LAN IN – Предназначен для подключения к локальной сети (RJ-45).

  2. Клеммы SPEAK OUT Выход предназначен для подключения 2-го пассивного громкоговорителя.

  3. Клемма AUX IN PUT - Линейный аудио вход. Предназначен для подключения дополнительного аудио устройства, например, CD-проигрывателя, тюнера и т.п.

  4. Регулятор громкости AUX  –  Предназначен для управления уровнем громкости входного сигнала, поданного на линейный вход AUX.

  5. Разъем TERMINAL  – COM порт  выполнен на разъеме DE9,предназначен для подключения к компьютеру по средству 232 протокола. (Кабель специализированный, со встроенной микросхемой).

  6. Разъем MIC - Разъем для подключения микрофона (1/4" TRS).

  7. Регулятор громкости MIC  –  Предназначен для управления уровнем громкости входного сигнала, поданного на микрофонный вход MIC.

  8. Регулятор выходной мощности  – Предназначен для управления уровнем громкости акустической системы. Градация мощности 10,20,30Вт.

  9. Кнопка Reset - Предназначена для сброса IP адреса к заводским настройкам 192.168.168.168

  10. Индикатор включения питания – индикатор загорается при включении питания.

  11. РАЗЪЕМ питания 220V/50HZ - Разъем для подключения к сети переменного тока.

  12. Кнопка POWER - Нажатие этой кнопки в положение ON включает данное устройство.



Порядок  подключения



  1. Подключите питание к разъему поз.11 (вход напряжения питания 220В).

  2. Разъем поз.1 соедините со свитчем (локальной сетью).

  3. При необходимости подключите внешний источник, к разъему поз.3.

  4. Настройте сетевые параметры.

  5. Добавьте устройство в список терминалов, программы T-6700R.



Настройка сетевых параметров

По умолчанию всем устройствам системы заданы одинаковые сетевые настройки:

Addr: 192.168.168.168

Mask: 255.255.0.0

Gate: 0.0.0.0

Serv: 192.168.168.254



Для работы системы необходимо изменить сетевые настройки:

Важно! Устройства не должны иметь одинаковые IP адреса.

Изменить настройки можно с помощью программного обеспечения T-6700R. (Смотрите инструкцию  T-6700R)





Технические  характеристики

Модель

T-6707

Сетевой вход

RJ45

Протоколы

TCP/IP, UPD, IGMP

Аудио формат

MP3/MP2

Частота дискретизации

8К~ 48кГЦ

Скорость передачи данных

10/100 Мб/с

Аудио режим

16-бит

Частотный диапазон

80Гц – 16кГц

Коэффициент искажений

≤1%

Соотношение сигнал/шум

>70 дБ

Усилитель

10/20/30Вт 8Ом

Рабочая температура

+5°С ~ +40°С

Относительная влажность

20% - 80%

Потребляемая мощность

≤ 70 Вт

Микрофонный вход

5 мВ

Линейный вход

350 мВ

Питание

~110В/60Гц, ~230В/50Гц

Размер

245*162*182мм

Вес

5,26 кг



Распайка кабеля RJ-45

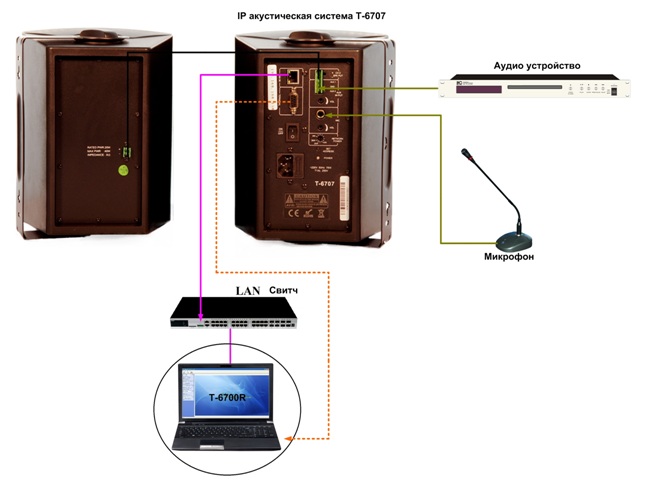

Схема подключения  IP акустической системы T-6707

скачать инструкцию на IP акустическую систему T-6707
