Блок дистанционного управления T-6720

Назначение

Блок дистанционного управления  T-6720 предназначен для работы в IP системе ITC ESCORT. Используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Блок подключается к компьютеру (серверу) по RS-232 протоколу, с помощью пульта управления можно дистанционно, по радио частоте запускать заранее записанные аудио файлы или трансляцию с аудио карты компьютера.



Возможности блока:

  • Максимальное расстояние управления 1 км (на открытом пространстве).

  • 12 программируемых кнопок и 6 функциональных клавиш.

  • Кнопки задач позволяют управлять заранее записанными аудио файлами или трансляцией с аудио карты компьютера в любую зону оповещения, с любой громкостью.

  • Функциональные клавиши: начало воспроизведения/пауза, остановка трансляции, предыдущий аудио файл,  следующий файл, клавиша громче/тише.

Блок работает только в составе IP системы при включенном сервере (компьютере).  Настройка кнопок и задач осуществляется в приложении «IP Wireless Control». Приложение «IP Wireless Control» устанавливается с диска T-6700R.



Внешний вид:

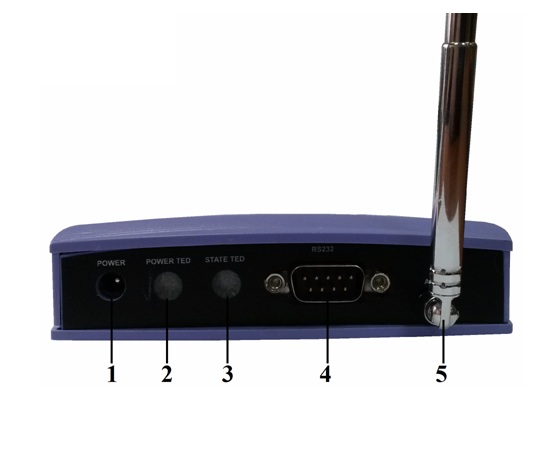

Задняя панель:

  1. РАЗЪЕМ питания 9V - Разъем для подключения питающего адаптера.

  2. Индикатор включения питания – индикатор загорается при включении питания.

  3. Индикатор приема сигнала – индикатор загорается при приеме управляющих сигналов.

  4. Разъем RS-232  – COM порт  выполнен на разъеме DE9,предназначен для подключения к компьютеру по средству 232 протокола. (Кабель прямой).

  5. Антенна – предназначена для приема радио сигналов от пульта управления.

  6.

Порядок  подключения

  1. Подключите адаптер 9V к разъему поз.1

  2. Подключите разъем RS-232 (поз.4) к COM порту компьютера.

  3. Запустите приложение «IP Wireless Control»  и настройте кнопки управления аудио файлами.



Технические  характеристики

Модель

T-6720

Протокол

RS-232

Скорость передачи данных

9600 б/с

Потребляемая мощность

≤5 Вт

Питание

DC 24 В/0.5A

Размер

120*105*27 мм

Вес

0.22 кг

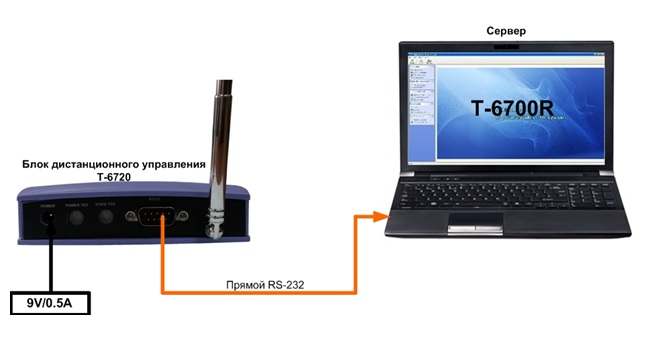

Схема подключения





Скачать инструкцию
