Селектор зон Т-6212А

Назначение

Селектор зон Т-6212А (далее – блок) входит в состав системы оповещения “ITC-ESCORT”  и  используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Данный блок одновременно работает как предварительный усилитель, и как пейджинговый селектор зон и как коммутатор.



Предварительный усилитель.

Блок может работать как предварительный усилитель, имеет 3 аудио приоритета:

  1. Аварийный аудио сигнал (LIN1).

  2. Микрофонный сигнал (MIC1).

  3. Низкий приоритет (LIN2, MIC2).



Пейджинговый селектор зон.

Как селектор зон, блок управляет другими устройствами, являющимися исполнительными элементами (блоки Т-6202, Т-6211А, Т-6217, Т-6235).

При активации селектора, на его выходе формируются сухие контакты, предназначенные для дальнейшей передачи на другие блоки, например, с целью включения нужных реле.

Блок имеет 3 приоритета (активации):

1) Высокий приоритет имеют кнопки селектора, расположенные на передней панели, а также режим активации от блока Т-6223А (блок Т-6223А активируется сухими контактами от СПС).

2) Средний приоритет имеют кнопки на передней панели.

3) Низкий приоритет имеют микрофонные консоли, подключаемые к данному блоку.

К блоку может быть подключено до 16 микрофонных консолей Т-218А.

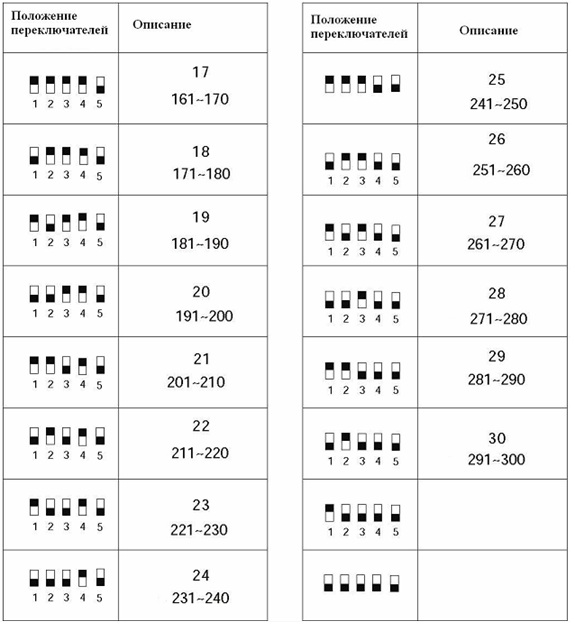

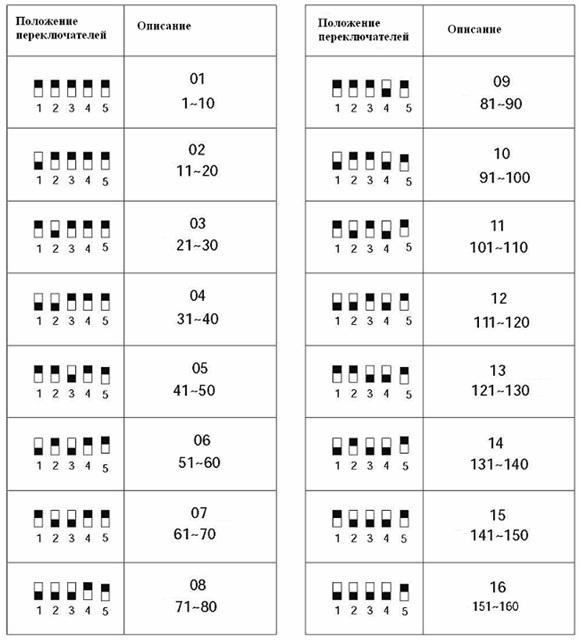

Каждому блоку назначается адрес, при помощи DIP-переключателей. Таких адресов может быть 30. Это означает, что при помощи одной микрофонной, можно управлять 30-ю блоками Т-6212А и как следствие 300 зонами.



Коммутатор.

Блок предназначен для коммутации 100В выходов усилителей к нужной линии громкоговорителей. К входу данного блока может быть подключено до 20-ти усилителей мощности. Мощность каждого усилителя не должна превышать 1500Вт. К выходу блока может быть подключено до 10-ти линий громкоговорителей, мощность каждой из которых не должна превышать 500Вт.

Данный блок может работать в 2-х режимах (название режимов условно): музыкальный, аварийный. Для перехода из одного режима в другой используется кнопка режимов MUSIC/CALL расположенная на передней панели.

  1. Музыкальный режим (MUSIC) – усилители группы 1, коммутируются с нужной линией громкоговорителей, путем нажатия соответствующей кнопки селектора на передней панели.

  2. Аварийный режим (CALL)  - усилители группы 2, коммутируются с нужной линией  громкоговорителей 2 способами: А) путем нажатия соответствующей кнопки селектора на передней панели, Б) подачей управляющего сухого контакта на соответствующий вход блока Т-6223А (см. описание Т-6223А).

Вариант одновременного использования 2-х усилителей позволяет реализовать двух канальное вещание, при котором, объявление с микрофонной консоли в одни зоны, не прерывает музыкальной трансляции в других зонах.

Питание блока осуществляется от переменного напряжения 220В.

Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном  для монтажа в стандартный электротехнический шкаф.

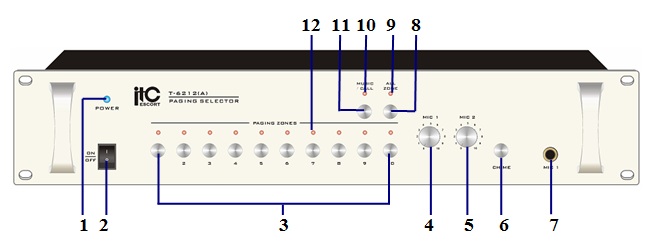

Передняя панель

  1. Индикатор включения питания POWER (СЕТЬ) - индикатор загорается при включении питания кнопкой POWER поз. 2.

  2. Кнопка ВКЛЮЧЕНИЯ ПИТАНИЯ POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.

  3. Кнопки селектора зон (PAGING ZONES) 1~10 - Нажатие данной кнопки активирует соответствующую зону – формирует сухой контакт на соответствующей выходной клемме, поз. 10. Нажатие кнопки активирует второй приоритет.

ВНИМАНИЕ: кнопки имеют высокий приоритет. Нажати любой, блокирует работу микрофонных консолей.

  1. Регулятор mic 1 - Используется для настройки громкости звучания микрофона, подключенного к входу поз.7  (MIC 1).

  2. Регулятор mic 2 - Используется для настройки громкости звучания микрофона, подключенного к входу поз.1 (MIC2 IN).

  3. Кнопка chime (звонок) - Нажатие этой кнопки подает сигнал привлечения внимания.

  4. Разъем MIC 1 – Микрофонный вход MIC1 (разъем TRS), имеет второй приоритет, активируется нажатием кнопок селектора, поз.3, приглушает низкий приоритет (вход LINE2).

  5. Кнопка включения всех зон (all ZONES) - Нажатие данной кнопки включает все зоны.

ВНИМАНИЕ: кнопка имеют высокий приоритет. ее нажатие блокирует работу микрофонных консолей.

  1. Индикатор (all ZONES) – Индикатор включается при нажатии кнопки ALL ZONE, поз.8.

Индикатор не светится – кнопка поз.8 – отжата.

Индикатор светится красным цветом – кнопка поз.8 – нажата.

  1. Кнопка РЕЖИМОВ

MUSIC Музыкальный режим. В данном режиме кнопки, поз.3 коммутируют контактную группу MUSIC IN поз.15 (100В выходы музыкальных усилителей) с контактной группой OUTPUT (линии громкоговорителей).

CALL Аварийный режим. В данном режиме кнопки, поз.3 коммутируют контактную группу ALARM  IN поз.14 (100В выходы аварийных усилителей) с контактной группой OUTPUT (линии громкоговорителей).

  1. Индикатор (MUSIC/CALL) – Индикатор отображает состояние кнопки (MUSIC/CALL) поз.10.

Индикатор не светится – кнопка поз.10 отжата, режим MUSIC.

Индикатор светится красным цветом – кнопка поз.10 нажата, режим CALL.

  1. Индикаторы (PAGING ZONES) 1~10 – Индикаторы отображают состояние кнопок PAGING ZONES, поз.3.

Индикатор не светится – кнопка поз.3 – отжата.

Индикатор светится красным цветом – кнопка поз.3 – нажата.

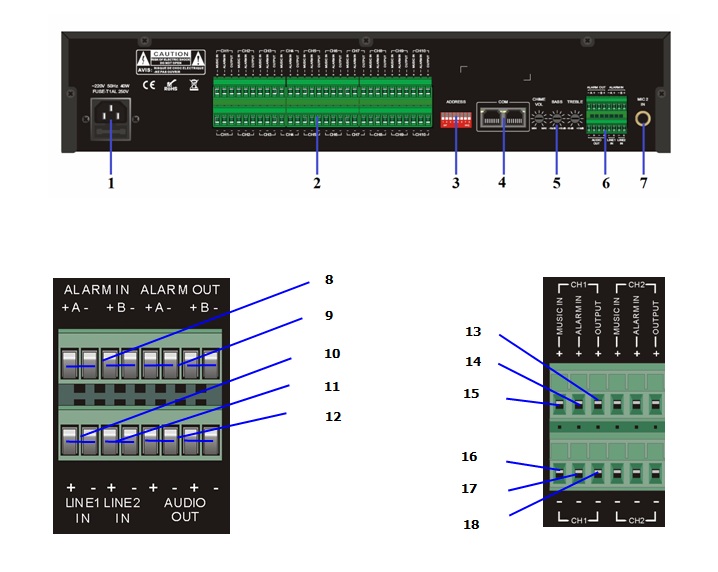

Задняя панель

  1. Разъем питания - Гнездо для подключения шнура сети переменного тока.

  2. Клеммная колодка – Описание контактов, см. пп. 13,14,15,16,17,18.

  3. Переключатели address TAG - Используются для установки адреса блока при обращении к нему системы (см. Приложение 1).

  4. Разъем СОМ – Разъем (RJ-45) для подключения удаленной микрофонной консоли (T-218А) или других блоков системы (см. Приложение 2).

  5. Регуляторы:

chime vol - Используется для настройки громкости сигнала привлечения внимания от кнопки поз. 10 (chime).

Bass - Используется для настройки низких частот.

Treble - Используется для настройки средних частот.

  1. клеммная колодка – Описание контактов, см. пп. 8,9,1011,12.

  2. Разъем MIC2 inМикрофонный вход MIC 2 (TRS).

  3. Разъем ALARM INВход управляющего сигнала «сухой контакт».

  4. Разъем ALARM OUT A, B - Выходы управляющего сигнала «сухой контакт» на последующие блоки. Активизируются только при поступлении управляющего сигнала на контакты 8.

  5. Разъемм line1 in – Линейный вход LINE1 IN. Вход для подключения аудио-сигнала. Данный вход имеет первый (высокий) приоритет.

  6. Разъем line2 in – Линейный вход LINE2 IN. Вход для подключения аудио-сигнала. Данный вход имеет низкий приоритет.

  7. Разъем audio out – Линейные  (не балансные) выходы.

  8. Клеммы (+) output (СН1-СН10) – Клеммы (+) для подключения линий громкоговорителей.

  9. Клеммы (+) ALARM IN (СН1-СН10) – Клеммы (+) для подключения 100В выхода аварийного усилителя.

  10. Клеммы (+) output (СН1-СН10) – Клеммы (+) для подключения линий 100В выхода музыкального усилителя.

  11. Клеммы (-) MUSIC IN (СН1-СН10) – Клеммы (-) для подключения COM выхода музыкального усилителя.

  12. Клеммы (-) ALARM IN (СН1-СН10) – Клеммы (-) для подключения COM выхода аварийного усилителя.

  13. Клеммы (-) output (СН1-СН10) – Клеммы (-) для подключения линий громкоговорителей.



Технические  характеристики

Напряжение питания

220 (+10% -15%) В АС, 50 Гц

Количество зон

10

Количество коммутируемых усилителей

20

Потребляемая мощность

40 Вт

Протокол управления

RS-422

Уровень сигнала на микрофонном входе

1,8мВ/600Ом

Уровень сигнала на линейном входе AUX

200мВ/10кОм

Частотный диапазон

20Гц-20кГц

Сигнал/Шум

Не хуже 85дБ

Ток нагрузки (на 1 реле)

До 15 А

Количество коммутационных реле

20

Параметры  реле

       -напряжение коммутации

      - коммутируемый ток

250В АС

15А

Температура функционирования

+15°C    +40°C

Относительная влажность

Не более 90 %

Габаритные размеры

Высота в  Unit  (1 Unit = 44 mm)

484*350*88 мм

2

Вес

4,6 кг



Типовое подключение

Установка DIP переключателей

Скачать инструкцию
