Микрофонная консоль Т-218А

Назначение

Микрофонная консоль Т-218А (далее – консоль) входит в состав системы оповещения “ITC-ESCORT” и  используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Микрофонная консоль - это устройство, совмещающее в себе функции селектора зон и микрофона.

Консоль предназначена для выбора нужных зон (до 300) и передачу в них речевого сообщения с микрофона.



При помощи консоли можно:

  1. Выбрать конкретные зоны.

  2. Выбрать группы зон.

  3. Выбрать все зоны.

  4. Подать сигнал привлечения внимания.

  5. Осуществить оповещение с микрофона в выбранных направлениях.



Для работы с консолью используется блок T-6212А, к которому может быть подключено до 16 микрофонных консолей.

Каждому блоку Т-6212А назначается адрес, при помощи DIP-переключателей. Таких адресов может быть 30. Это означает, что при помощи одной микрофонной, можно управлять 30-ю блоками Т-6212А и как следствие 300 зонами.

Выбор зон с 1 по 10 осуществляется в первой странице. При этом на Т-6212А, должен быть установлен 1 адрес.

Выбор зон с 11 по 20 осуществляется во второй странице. При этом на Т-6212А, должен быть установлен 2 адрес. И так далее…

Выбор зон с 290 по 300 осуществляется в 30-й странице. При этом на Т-6212А, должен быть установлен 30 адрес.

Питание консоли осуществляется от переменного напряжения 220В.

Конструктивно блок выполнен в пластиковом корпусе, настольного исполнения.



Основные органы управления и коммутации

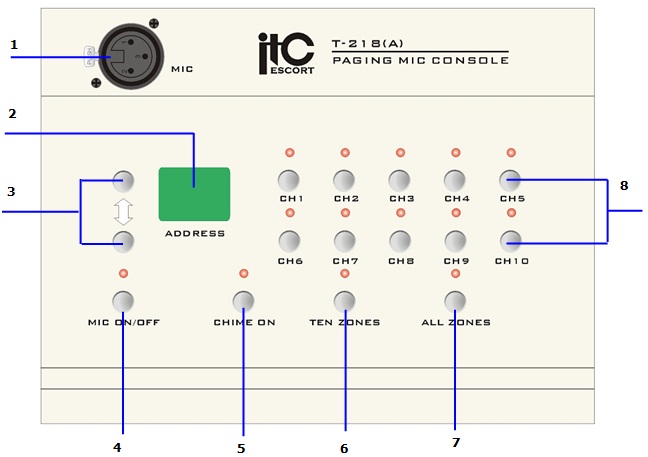

Передняя панель

  1. Разъем MIC - Разъем для подключения микрофона (XLR3F).

  2. Кнопки страниц (вверх/вниз) - Используя эти кнопки, Вы можете выбрать другую страницу кнопок селектора зон, получив доступ к зонам 11 ~ 300.

  3. Цифровой дисплей (ADDRESS) – Отображает номер страницы.

  4. Кнопка MIC on/off - Нажатие этой кнопки в положение ON включает микрофон. При нажатии данной кнопки, индикатор, расположенный над ней, загорится красным цветом.

  5. Кнопка chime ON (сигнал привлечения внимания) - Кратковременное нажатие этой кнопки включает сигнал привлечения внимания. Всегда пользуйтесь этой кнопкой перед началом сообщения после выбора канала вещания. При нажатии данной кнопки, индикатор расположенный над, ней загорится красным цветом.

  6. Кнопка TEN ZONES (10 зон) - Нажатие этой кнопки подключает все 10 зон активной страницы. При нажатии данной кнопки, индикатор, расположенный над ней загорится красным цветом.

  7. Кнопка ALL ZONES (все зоны) - Нажатие этой кнопки подключает все зоны. При нажатии данной кнопки, индикатор, расположенный над, ней загорится красным цветом.

  8. Кнопки CH1 ~ CH10 - Используя эти кнопки, Вы можете подключить выбрать соответствующие зоны в любой из 16 страниц индивидуально. При нажатии данной кнопки, индикатор расположенный над, ней загорится красным цветом.



Примечание: Мигание индикатора означает неисправность, например, отсутствие соединения между блоками.



Работа со страницами

Пример.

Если в системе присутствуют 2 блока T-6212A, то управление микрофонной консолью вторым блоком T-6212A осуществляется следующим образом:

При помощи кнопок поз.3, выбирается  страница “02”, кнопки поз,8, выбирают номера зон во втором десятке (с 11 по 20) второго блока. Например, нажатие кнопки CH2 поз.8, во второй странице (02) соответствует включению 12 зоны.

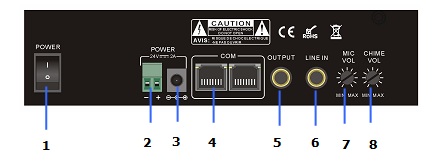

Задняя панель

  1. Кнопка POWER (СЕТЬ) - Нажатие данной кнопки включает/выключает консоль.

  2. Клеммы питания power DC 24V - Клеммы для подключения питания DC24V.

  3. Разъем питания power DC 24V - Разъем для подключения штатного адаптера DC24V.

  4. Цифровой порт com Разъем управления для подключения к селектору T-6212 (RJ-45).

  5. Разъем OUTput (TRS) – Линейный аудио выход. Предназначен для подключения к аудио устройству, например к усилителю.

  6. Разъем line in (TRS) – Линейный аудио вход. Предназначен для подключения дополнительного аудио устройства, например, CD-проигрывателя, тюнера и т.п.

  7. Регулятор MIC vol - Используется для настройки громкости звучания микрофона.

  8. Регулятор chime vol - Используется для настройки громкости сигнала привлечения внимания.



Порядок  подключения

  1. Расположите блок в месте, откуда будет осуществляться управление центральной системой.

  2. Подключите адаптер 24В к разъему поз.3 блока (вход напряжения питания 24В).

  3. Разъем поз.4 соедините с СОМ входом блока T-6212А (селектор Т-6212А обязательно должен быть в системе) или с разъемом поз.4 другой микрофонной консоли (для их линкования).

  4. При необходимости подключите внешний источник, к разъему поз.6.

  5. О типе кабеля см. примечание на последней странице.



Функционирование

  1. Выберите нужную страницу (нужный десяток зон) кнопками поз. 3.

  2. Выберите зоны для передачи сообщения (кнопки поз. 8).

  3. Настройте уровень сигнала привлечения внимания и уровень звука с микрофона (регуляторы поз. 7, 8).

  4. Нажмите кнопку поз.5, для подачи сигнала привлечения внимания.

  5. Нажмите кнопку поз.4, для начала сообщения через микрофон.

  6. После завершения отключите выбранные зоны.



Технические  характеристики

Напряжение питания

DC-24V

Потребляемый ток

Количество выбираемых зон

До 300

Количество групп

 До 16

Чувствительность микрофона

Не хуже 75дБ

Уровень выходнго линейного сигнала

3-6дБ

Протокол управления

RS-422

Температура функционирования

+10°C    +40°C

Относительная влажность

Не более 90 %

Габаритные размеры

310*180*65 мм

Вес

2,5 кг

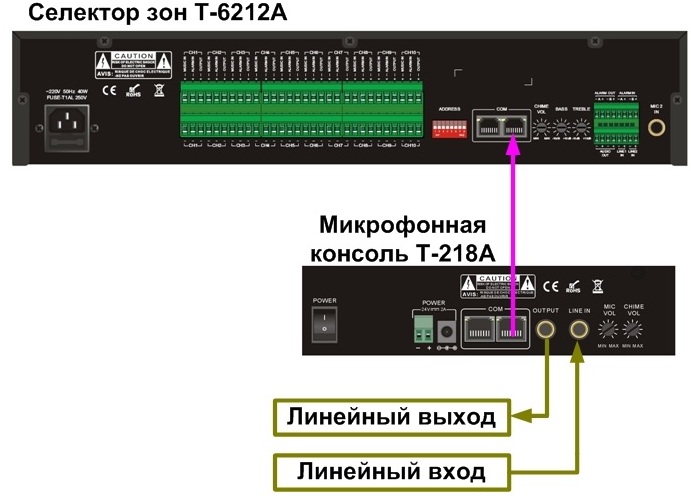

Типовая схема  включения



Скачать инструкцию
