Микрофонная консоль Т-218

Назначение

Микрофонная консоль Т-218 (далее – консоль) входит в состав системы оповещения “ITC-ESCORT” и  используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

Микрофонная консоль - это устройство, совмещающее в себе функции селектора зон и микрофона.

Консоль предназначена для выбора нужных зон (до 160) и передачу в них речевого сообщения с микрофона.

При помощи консоли можно:

  1. Выбрать конкретные зоны.

  2. Выбрать группы зон.

  3. Выбрать все зоны.

  4. Подать сигнал привлечения внимания.

  5. Осуществить оповещение с микрофона в выбранных направлениях.

Для работы с консолью используется блок T-6212, к которому может быть подключено до 16 микрофонных консолей.

Каждому блоку Т-6212 назначается адрес, при помощи DIP-переключателей. Таких адресов может быть 16. Это означает, что при помощи одной микрофонной, можно управлять 16-ю блоками Т-6212 и как следствие 160 зонами.

Выбор зон с 1 по 10 осуществляется в первой странице. При этом на Т-6212, должен быть установлен 1 адрес.

Выбор зон с 11 по 20 осуществляется во второй странице. При этом на Т-6212, должен быть установлен 2 адрес. И так далее…

Выбор зон с 150 по 160 осуществляется в 16-й странице. При этом на Т-6212, должен быть установлен 16 адрес.

Питание консоли осуществляется от переменного напряжения 220В.

Конструктивно блок выполнен в пластиковом корпусе, настольного исполнения.



Основные органы управления и коммутации

Передняя панель

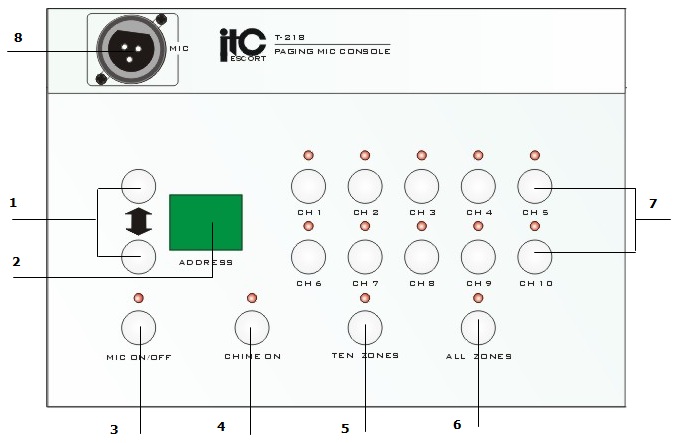

  1. Кнопки страниц (вверх/вниз) - Используя эти кнопки, Вы можете выбрать другую страницу кнопок селектора зон, получив доступ к зонам 11 ~ 160.

  2. Цифровой дисплей – Показывает номер страницы.

  3. Кнопка MIC on/off - Нажатие этой кнопки в положение ON включает микрофон. При этом загорается соответствующий индикатор.

  4. Кнопка chime ON (сигнал привлечения внимания) - Кратковременное нажатие этой кнопки включает сигнал привлечения внимания. Всегда пользуйтесь этой кнопкой перед началом сообщения после выбора канала вещания. При этом загорается соответствующий индикатор.

  5. Кнопка TEN ZONES (10 зон) - Нажатие этой кнопки подключает все 10 зон активной страницы. При этом загорается соответствующий индикатор.

  6. Кнопка ALL ZONES (все зоны) - Нажатие этой кнопки подключает все зоны. При этом загорается соответствующий индикатор.

  7. Кнопки CH1 ~ CH10 - Используя эти кнопки, Вы можете подключить громкоговорители 10-ти линий трансляции любой из 16 страниц индивидуально. При этом загорается соответствующий индикатор.

  8. Разъем MIC - Разъем для подключения микрофона (XLR3F).



Задняя панель

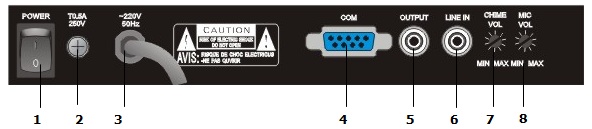

  1. Переключатель POWER (СЕТЬ) - Нажатие переключателя включает/выключает данное устройство.

  2. Держатель предохранителя - В этом держателе установлен предохранитель переменного тока. При перегорании последнего, замените предохранителем того же типа. При продолжительном выгорании обратитесь в службу ремонта.

  3. Шнур питания - шнур для подключения консоли к сети переменного тока.

  4. Цифровой порт Com Разъем управления для подключения к сeлектору T-6212 (D-sub9).

  5. Разъем OUTPUTЛинейный выход к селектору T-6212 (TRS).

  6. Разъем line inЛинейный вход от соседней микрофонной консоли T-218 или от внешнего источника сигнала (CD-проигрыватель, тюнер и т.п.).

  7. Регулятор chime vol - Используется для настройки громкости звучания сигнала привлечения внимания.

  8. Регулятор MIC vol - Используется для настройки громкости звучания микрофона.



Порядок  подключения



  1. Расположите блок в месте, откуда будет осуществляться управление центральной системой.

  2. Подключите шнур сети переменного тока поз.3 блока (вход напряжения питания 220В).

  3. Разъем поз.4 соедините с входом управления блока T-6212 (он обязательно должен быть в системе) или с разъемом поз.4 другой микрофонной консоли (для их линкования, см. приложение).

  4. При необходимости подключите внешний источник, к разъему поз.6, разъем поз. 5 соедините с линейным входом блока T-6212.

  5. О типе кабеля см. примечание на последней странице.



Функционирование



  1. Выберите нужную страницу (нужный десяток зон) кнопками поз. 1.

  2. Выберите зоны для передачи сообщения (кнопки поз. 7).

  3. Настройте уровень сигнала привлечения внимания и уровень звука с микрофона (регуляторы 7, 8).

  4. Нажмите кнопку 4, для подачи сигнала привлечения внимания.

  5. Нажмите кнопку 3, для начала сообщения через микрофон.

  6. После завершения отключите выбранные зоны.



Технические  характеристики

Напряжение питания

220 (+10% -15%) В АС, 50 Гц

Потребляемая мощность

20 Вт

Количество выбираемых зон

До 160

Количество групп

 До 16

Чувствительность микрофона

Не хуже 75дБ

Уровень выходнго линейного сигнала

3-6дБ

Протокол управления

RS-422

Температура функционирования

+10°C    +40°C

Относительная влажность

Не более 90 %

Габаритные размеры

310*180*65 мм

Вес

2,5 кг

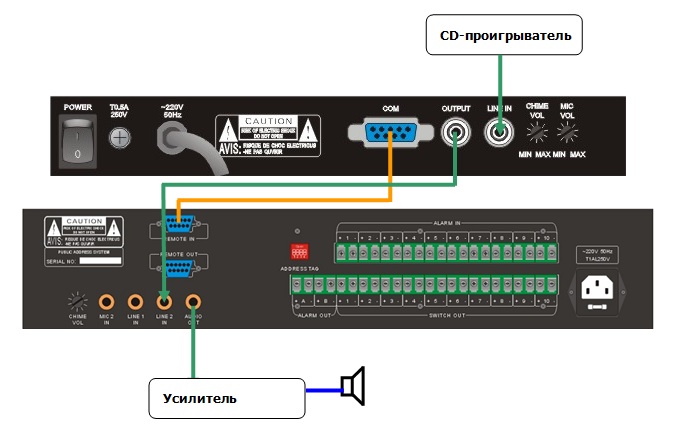

Типовая схема  включения



Коммутация нескольких блоков и нескольких консолей

ПРИМЕЧАНИЕ: Коммутацию рекомендуется осуществлять экранированным кабелем, не ниже 5 категории. На больших расстояниях желательно использовать 4-х парник, 3 и 4 пару которого можно припаять к корпусу, вместе с экраном.

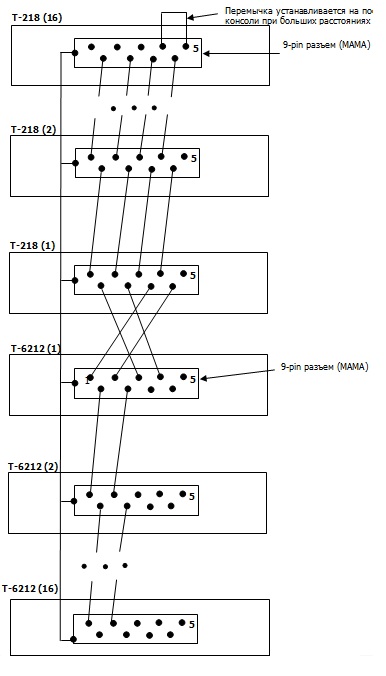

Распиновка разъема DSUB-9

1, 6 - симметричный  звук + (аудио +6дБ)

2, 7 - симметричный  звук - (аудио - 6дБ)

3, 8 - цифровой T+

4, 9 - цифровой R+

5, корпус экран, оплетка - звук СОМ, цифра R-, T-.

Параметры протокола RS-422:

скорость - 4800 б/с,

Бит - 8 бит,

Четность – нечет.

Скачать инструкцию
