Назначение

Блок автоматического резервирования усилителей Т-6226 (далее – блок) входит в состав системы оповещения “ITC-ESCORT”  и  используется для построения систем автоматического аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования.

К данному блоку может быть подключено до 4 основных и до 4-х резервных усилителей.

Данный блок резервирует работу усилителей, как по входу, так и по выходу.

Блок работает в автоматическом режиме. В этом режиме блок самостоятельно определяет пропадание сигнала по входу или по выходу основного усилителя и подключает резервный. Основные и резервные усилители при этом должны быть заранее подключены к данному блоку и включены по питанию.

Питание данного блока осуществляется от переменного напряжения 220В.

Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном  для монтажа в стандартный электротехнический шкаф.

Основные органы управления и коммутации

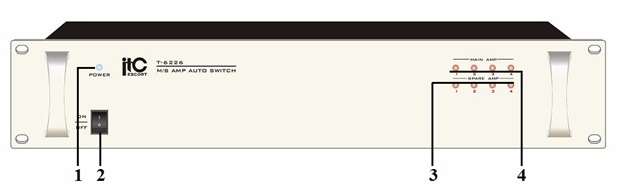

Передняя панель

1. Индикатор включения питания - индикатор загорается при включении питания.

2. Кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.

3. Индикаторы состояния резервных усилителей – Каждый индикатор соответствует своему номеру усилителя. индикатор горит в нормальном режиме и при нормальном функционировании основного усилителя. При неисправности основного усилителя, индикатор начинает мигать. Это означает, что усилитель начал выполнять свои функции. Если индикатор не горит, это означает, что резервный  усилитель выключен или не исправен.

4. Индикатор состояния основных усилителей – Каждый индикатор соответствует своему номеру усилителя. индикатор горит при нормальной работе усилителя. Если индикатор мигает, то это означает, что с  усилителем возникли проблемы, а именно он не работает или отсутствует, или не достаточный уровень входного сигнала, или проблемы по выходу. При этом функции основного усилителя принимает на себя резервный усилитель. Индикатор резервного усилителя также начинает мигать, свидетельствуя о проблеме в системе. Если индикатор не горит, то это означает  отсутствие входного сигнала.

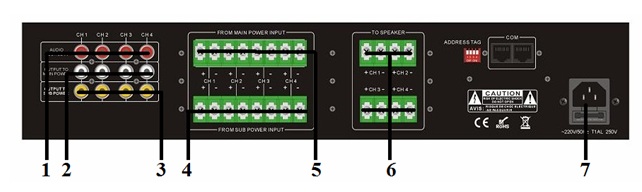

Задняя панель

1. Разъемы audio source in – Линейные входы (RCA).

2. Разъемы OUTPUT TO MAIN Power – Линейные выходы (RCA) на основные усилители.

3. Разъемы OUTPUT TO sub Power – Линейные выходы (RCA) на резервные усилители.

4. Клеммы from sub power input – Входы 100 В от резервных усилителей.

5. Клеммы from MAIN power input – Входы 100 В от основных усилителей.

6. Клеммы to speaker - Выходы 100 В.

7. Разъем питания - Гнездо для подключения шнура сети переменного тока.

Рекомендации

1. Подключите все периферийное оборудование.

2. Включите источник сигнала, основные и резервные усилители. Аттенюаторы основных и резервных усилителей установите в одинаковое положение.

3. Включите блок контроля.

4. В нормальном режиме работы попробуйте выключить основной усилитель – резервный усилитель должен заместить его. Теперь включите основной усилитель - резервный усилитель должен вернуться в исходное состояние.

5. Процесс резервирования сопровождается не громкими звуковыми сигналами.

6. В случае, если усилители по какой-либо причине не замещаются - блок контроля выдает длинный звуковой сигнал, сигнализирующий о проблеме.

ВНИМАНИЕ: На данный прибор должен поступать входной линейный звуковой сигнал с уровнем ~0дБ. Прибор работает как компаратор по входу и по выходу. При использовании усилителей с самостоятельной регулировкой уровней сигналов, необходимо быть внимательным. А именно если Вы меняете уровень на основном усилителе, не забывайте выставить тот же уровень и на резервном. Мигание индикаторов на передней панели может быть вызвано как резким изменением уровня звука, так и его пропаданием. И в этом случае мигание не означает не исправность, а является сигналом о пропадании звука.

Порядок  подключения  и  функционирование

1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и выводов напряжения питания сети 220В переменного тока  была минимальной и не пересекалась с низковольтными цепями внутри шкафа.

2. Подключите шнур сети переменного тока поз.7 блока (вход напряжения питания 220В).

3. Линейные входы поз.1 соедините с выходами микшера Т-6201.

4. К клеммам поз.2 подключите линейные входы основных усилителей.

5. К клеммам поз.3 подключите линейные входы резервных усилителей.

6. К клеммам поз.4 подключите 100В выходы основных усилителей.

7. К клеммам поз.5 подключите 100В выходы резервных усилителей.

8. К клеммам поз.6 подключите линии громкоговорителей.

9. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения необходимо проводить при выключенном автомате, через который напряжение питание подается на  данный блок.

10. Включите питание сетевым выключателем поз.2. на передней панели. При  этом должен  загореться светодиод  поз. 1.

Технические  характеристики

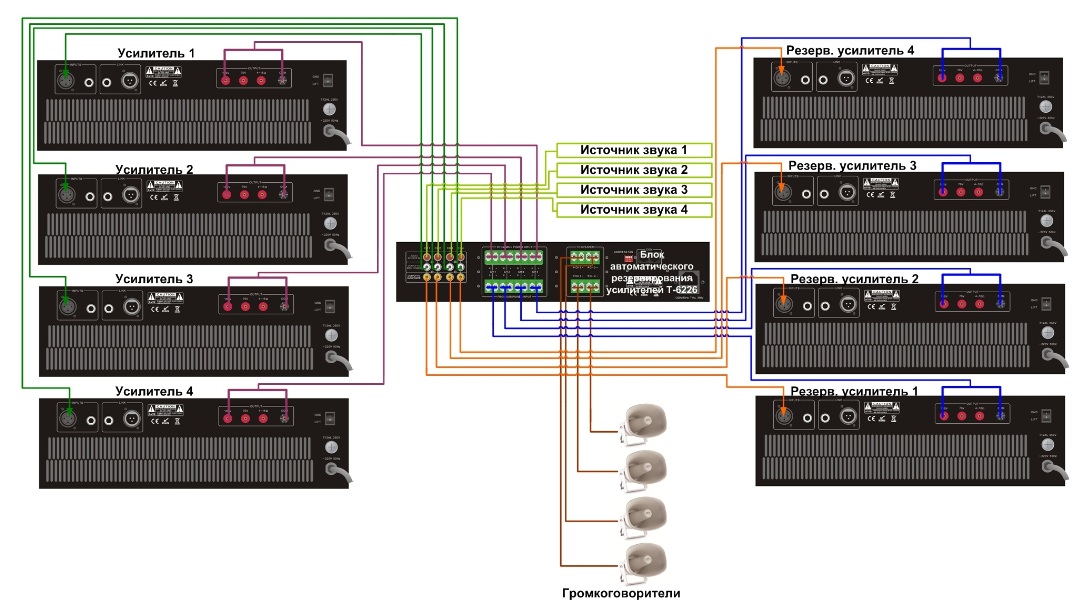

Типовая схема  включения
