Звуковые колонны CS-810T/820T/830T/840T

Назначение

Звуковые колонны серии CS используется в трансляционных системах, в том числе в системах оповещения. Идеально подходит для использования на открытых площадках, спортивных сооружениях, в парках, а также для озвучивания объектовых предприятий и т.д.

Варьируя количеством вмонтированных громкоговорителей и углом наклона, можно получить различные величины вертикальной и горизонтальной диаграммы направленностей, что в свою очередь позволяет применять колонны для различного назначения, например, для выравнивания звукового поля в определенных точках озвучиваемого помещения. Варьирование диаграммами направленностей позволяет адаптировать звуковые колонны к помещениям различной конфигурации, управлять спектром излучения и минимизировать паразитные обратные связи.

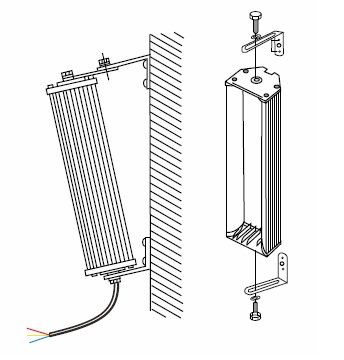

Звуковые колонны выполнены в металлическом корпусе, имеют дополнительное крепление, позволяющее применять их для накладного настенного монтажа. Звуковые колонны имеют высокий класс защиты (IP-54), что позволяет использовать их на открытых площадках.

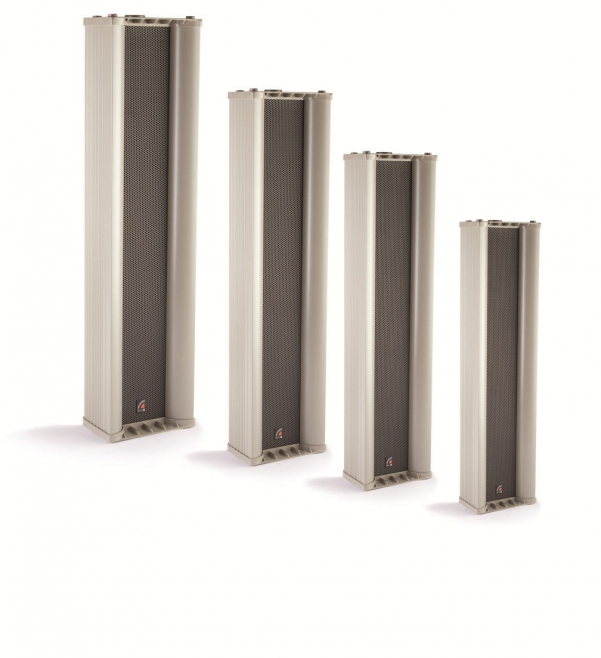

Внешний вид звуковых колонн

Особенности функционирования

Звуковые колонны снабжены трансформатором. В режиме трансформаторного согласования, подключаются к высоковольтному (70/100/120В) выходу трансляционного усилителя. Для увеличения мощности можно использовать несколько звуковых колонн, которые подключаются к тому же выходу усилителя или  коммутатора (селектора) параллельно. Мощность усилителя при этом должна превосходить суммарную мощность всех подключенных к нему громкоговорителей.



Подключение звуковых колонн

Звуковые колонны имеют встроенный трансформатор с отводами, для установки (градации) различных значений мощности:



CS-810T

Цвет провода

Выходная мощность (Вт) (W)

Белый (White)

10 Вт (W)

Зеленый (Green)

5 Вт (W)

Черный (Black)

COM (общий)



CS-820T

Цвет провода

Выходная мощность (Вт) (W)

Белый (White)

20 Вт (W)

Зеленый (Green)

10 Вт (W)

Черный (Black)

COM (общий)



CS-830T

Цвет провода

Выходная мощность (Вт) (W)

Белый (White)

30 Вт (W)

Зеленый (Green)

15 Вт (W)

Черный (Black)

COM (общий)



CS-840T

Цвет провода

Выходная мощность (Вт) (W)

Белый (White)

40 Вт (W)

Зеленый (Green)

20 Вт (W)

Черный (Black)

COM (общий)

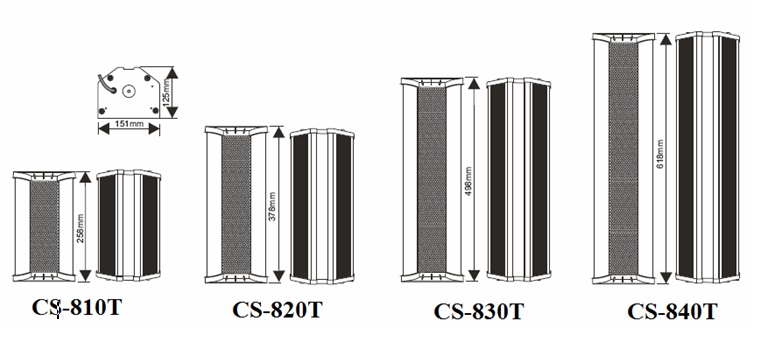

Габаритные размеры  звуковых колонн

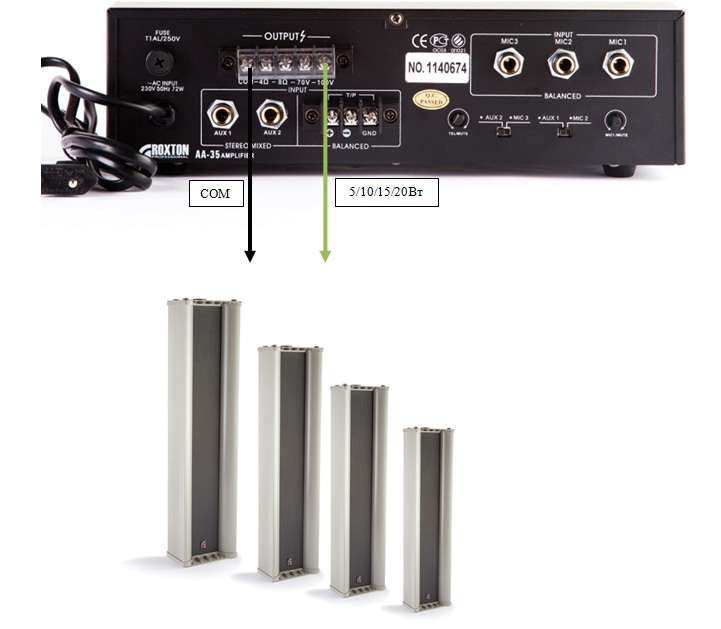

Подключение звуковых колонн

Технические характеристики

Модель

CS-810Т

CS-820Т

CS-830Т

CS-840Т

Мощность звуковых колонн на 100В

10 Вт

20 Вт

30 Вт

40 Вт

Градация мощности

10/5 Вт

20/10 Вт

30/15 Вт

40/20 Вт

Импеданс звуковых колонн (полной мощности)

1000 Ом

500 Ом

333 Ом

250 Ом

Импеданс звуковых колонн (половины мощности)

2000 Ом

1000 Ом

666 Ом

500 Ом

Чувствительность (SPL. 1Вт/1м)

88 дБ

89 дБ

90 дБ

91 дБ

Звуковое давление (SPL на максимальной мощности)

98 дБ

102 дБ

105 дБ

107 дБ

Частотный диапазон

100-20 кГц

Температурный режим

-50С до +50С

Угол раскрыва

Для 1/4/8кГц – 180°/ 90°/ 80°

Степень IP

IP-54

Материал корпуса / цвет

металл / белый

Габаритные размеры (мм)

258*151*125

378*151*125

498*151*125

618*151*125

Вес

1.8 кг

2.9  кг

3.9  кг

4.85 кг



















































Требования по эксплуатации

При подключении звуковых колонн к усилителю мощности системы аварийного оповещения и музыкальной трансляции рекомендуется соблюдать полярность (подключения) и условия работы (эксплуатации).
