Рупорный громкоговоритель HS-50T

  Рупорный громкоговоритель HS-50T



Назначение

Громкоговоритель HS-50T используется в трансляционных системах, в том числе в системах оповещения. Идеально подходит для использования на открытых площадках, спортивных сооружениях, в парках, а также для озвучивания объектовых предприятий и т.д.







Отличительной особенностью рупорных громкоговорителей является высокое звуковое давление при сконцентрированной узкой диаграмме направленности.







Громкоговоритель имеет дополнительное крепление, позволяющее применять его для накладного настенного монтажа, выполнен в металлическом корпусе. Громкоговоритель имеет высокий класс защиты (IP-54), что позволяет использовать на открытых площадках.

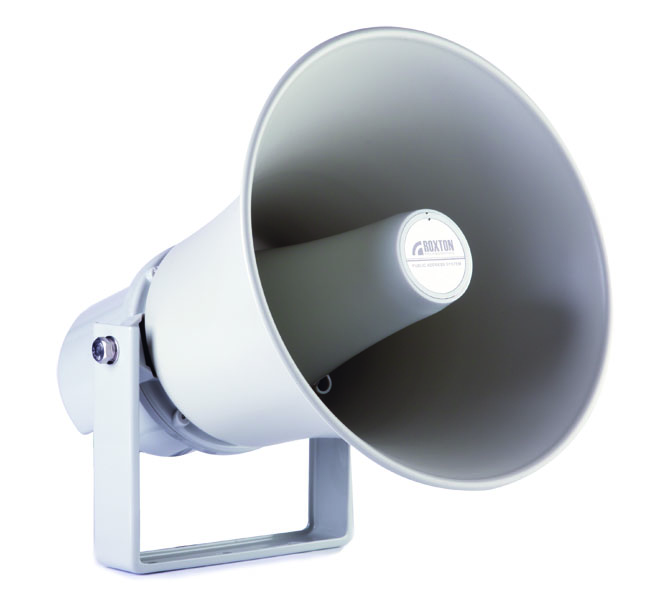

Внешний вид громкоговорителя




Особенности функционирования

Данный громкоговоритель снабжен трансформатором. В режиме трансформаторного согласования, подключается к высоковольтному выходу трансляционного усилителя. Для увеличения мощности может использоваться несколько  громкоговорителей, которые подключаются к выходу усилителя или  коммутатора (селектора) параллельно. Суммарная мощность громкоговорителей не должна превышать мощности усилителя.



Подключение громкоговорителя

Рупорный громкоговоритель имеет встроенный трансформатор с отводами, для установки (градации) различных значений мощности:



Цвет провода

Выходная мощность (Вт) (W)

Белый (White)

50 Вт (W)

Зеленый (Green)

25 Вт (W)

Черный (Black)

COM (общий)

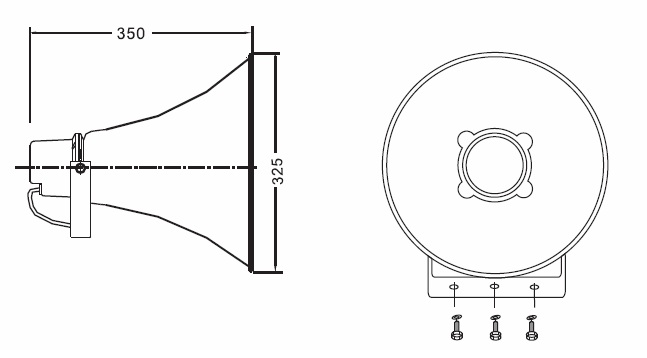

Габаритные размеры  громкоговорителя

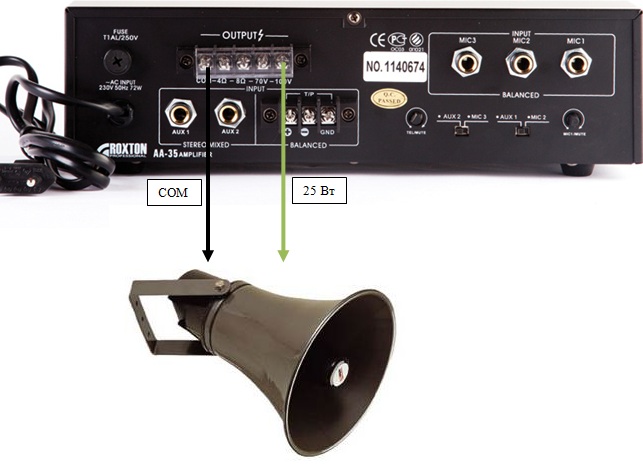

Подключение громкоговорителя




Технические характеристики

Мощность громкоговорителя на 100В

50Вт

Градация мощности на 100В

50/25Вт

Импеданс громкоговорителя (полной мощности)

200 Ом

Импеданс громкоговорителя (половины мощности)

400 Ом

Чувствительность (SPL. 1Вт/1м)

109дБ

Звуковое давление (SPL на максимальной мощности)

126дБ

Частотный диапазон

200Гц - 6.5кГц

Угол раскрыва (ШДН)

Для 1/4/8кГц – 90°/ 40°/ 30°

Температурный режим

-50С до +50С

Степень IP

IP-54

Материал корпуса / цвет

Алюминиевый сплав

Габаритные размеры

325мм*350мм

Вес

2.3 кг

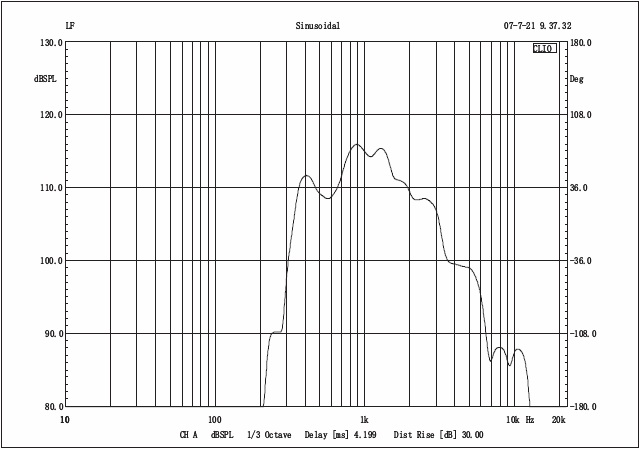

Амплитудно частотные характеристики громкоговорителя

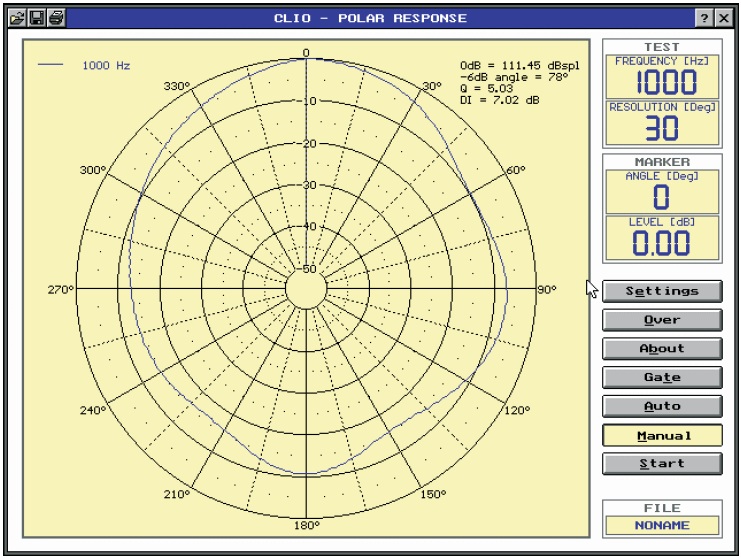

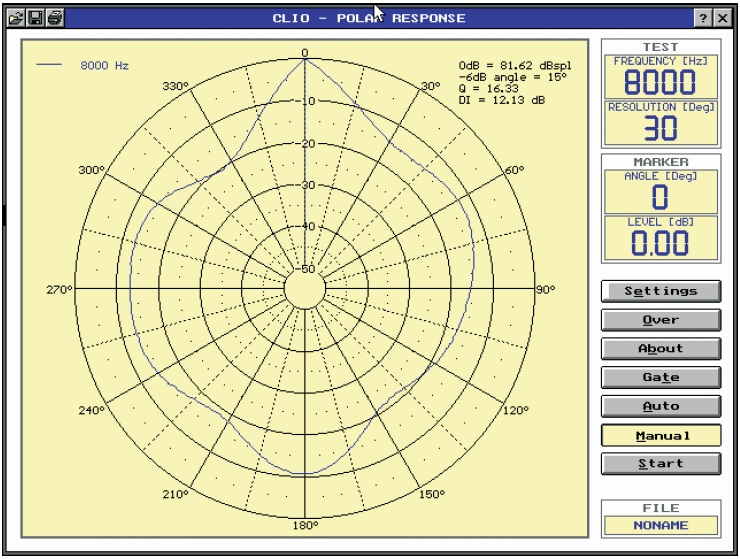

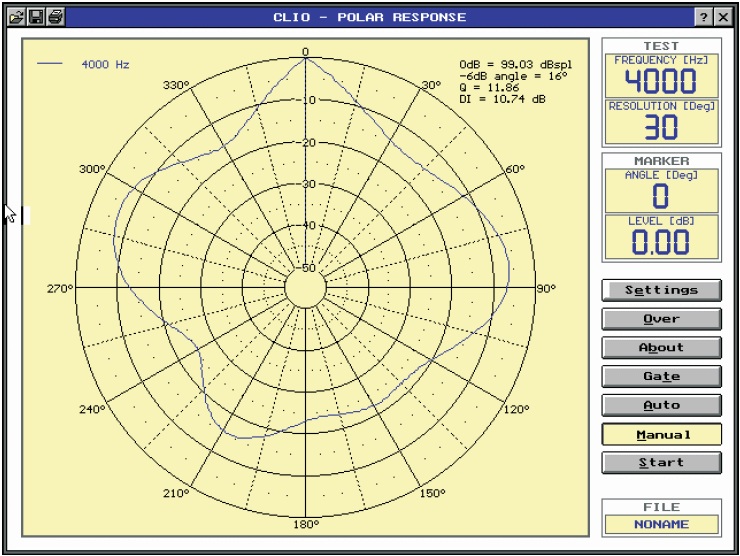

Диаграмма направленности громкоговорителя на разных частотах




Скачать инструкцию
