Вандалозащищенный громкоговоритель WS-6Т

  Вандалозащищенный громкоговоритель WS-6Т



Назначение

Широкополосный вандалозащищенный громкоговоритель WS-6T используется в трансляционных системах, в том числе в системах оповещения. Идеально подходит для использования в местах с высокой вероятностью механического воздействия (повреждения), например спортивные залы, школьные коридоры и других местах общественного пользования.







Отличительной особенностью является вандалозащищенный корпус, широкополосное исполнение и качественное воспроизведение звуковой информации. Универсальное крепление подходит для монтажа, как на стену, так и на потолок.

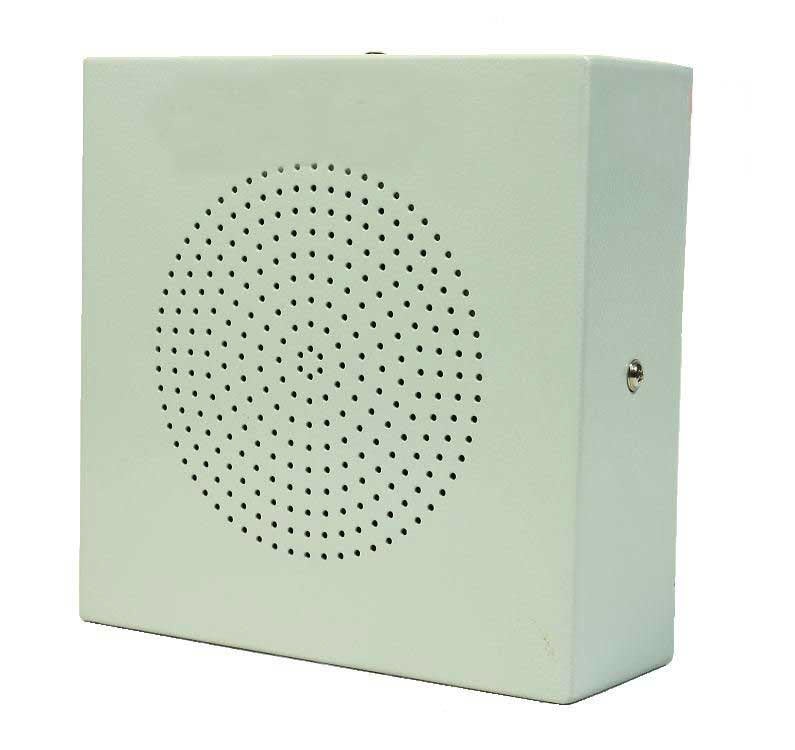

Внешний вид громкоговорителя


Особенности функционирования

Данный громкоговоритель снабжен трансформатором. В режиме трансформаторного согласования, подключается к высоковольтному выходу трансляционного усилителя. Для увеличения мощности может использоваться несколько  громкоговорителей, которые подключаются к выходу усилителя или  коммутатора (селектора) параллельно. Суммарная мощность громкоговорителей не должна превышать мощности усилителя.



Подключение громкоговорителя

Громкоговоритель имеет встроенный трансформатор с  отводами, для установки (градации) различных значений мощности:



Цвет провода

Выходная мощность (Вт) (W)

Черный (Black)

COM (общий)

Красный (Red)

6 Вт (W)

Красный (Red)

3 Вт (W)

Красный (Red)

1,5 Вт (W)

Красный (Red)

0.8 Ом

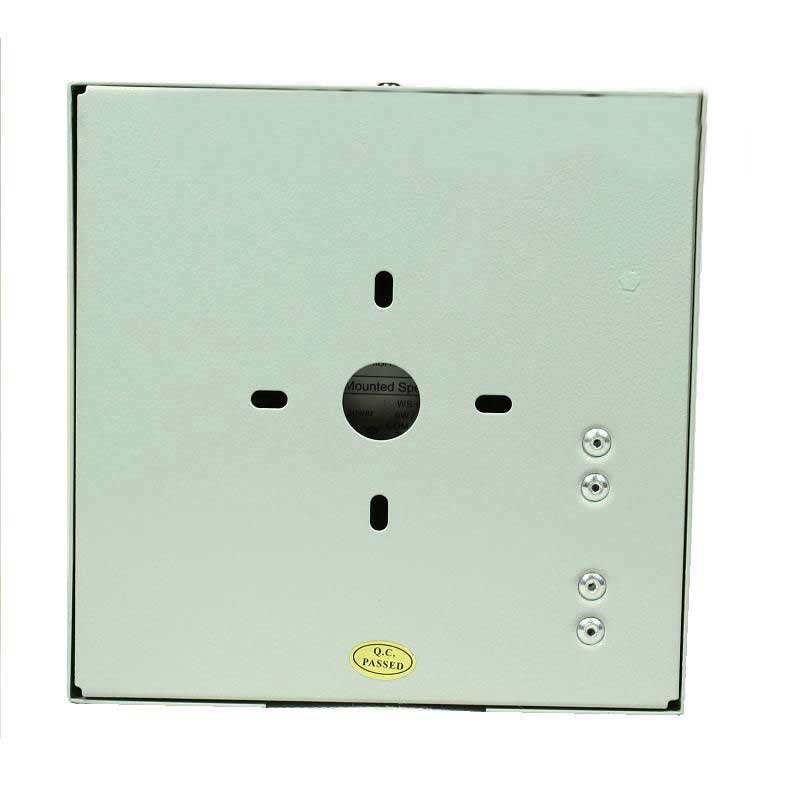

Габаритные размеры  громкоговорителя

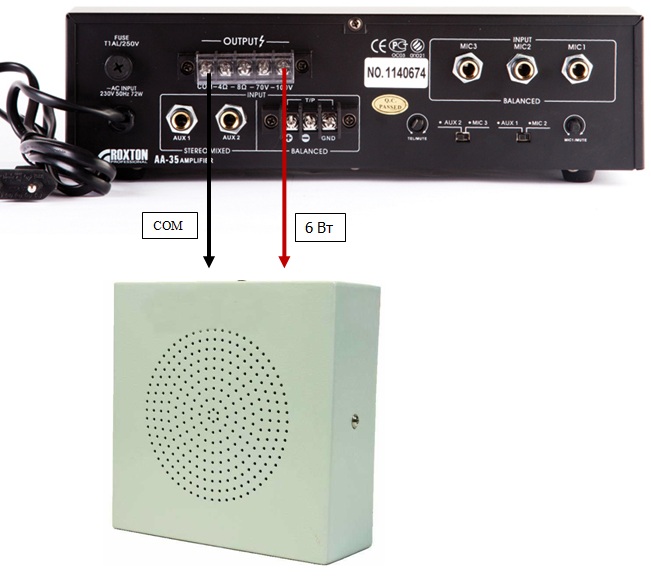

Подключение громкоговорителя




Технические характеристики



Мощность громкоговорителя на 100В

6Вт

Градация мощности

6/3/1.5 Вт, 8 Ом

Импеданс громкоговорителя (полной мощности)

1666 Ом

Импеданс громкоговорителя (половины мощности)

3333 Ом

Чувствительность (SPL. 1Вт/1м)

92 дБ

Звуковое давление (SPL на максимальной мощности)

100 дБ

Частотный диапазон

120 Гц - 10кГц

Угол раскрыва

Для 1/4/8кГц – 180°/ 90°/ 80°

Степень IP

IP-41

Материал корпуса / цвет

металл / серый

Габаритные размеры

168мм*168мм*60мм

Вес

1.4 кг

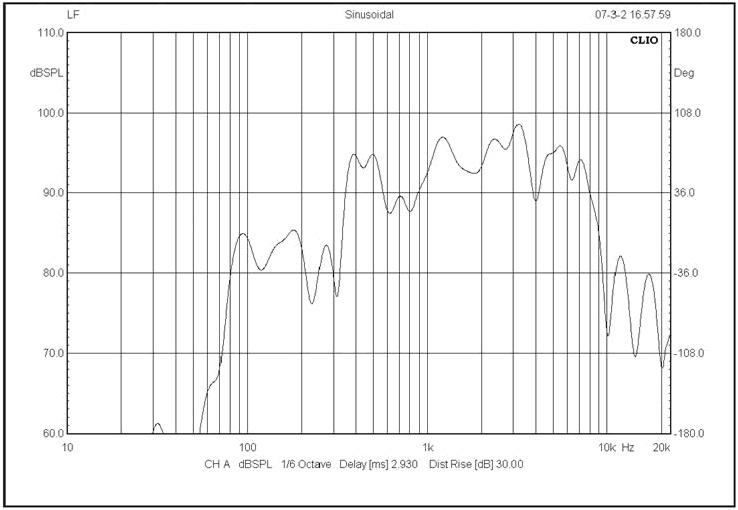

Амплитудно частотные характеристики громкоговорителя

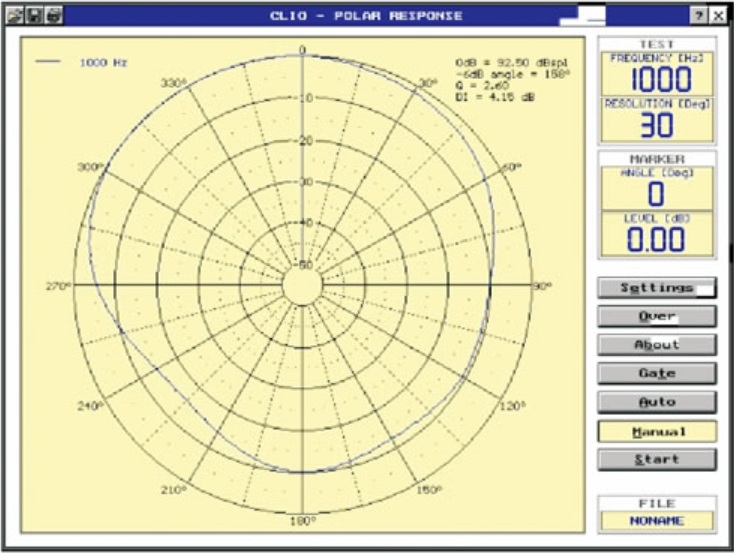

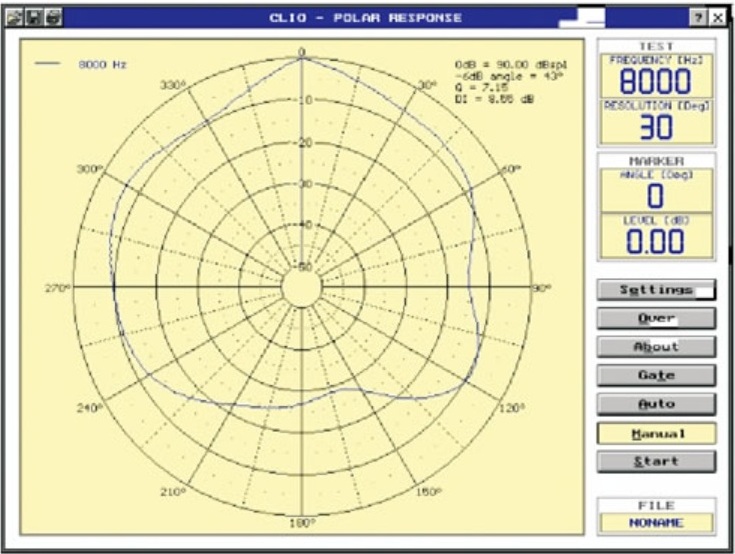

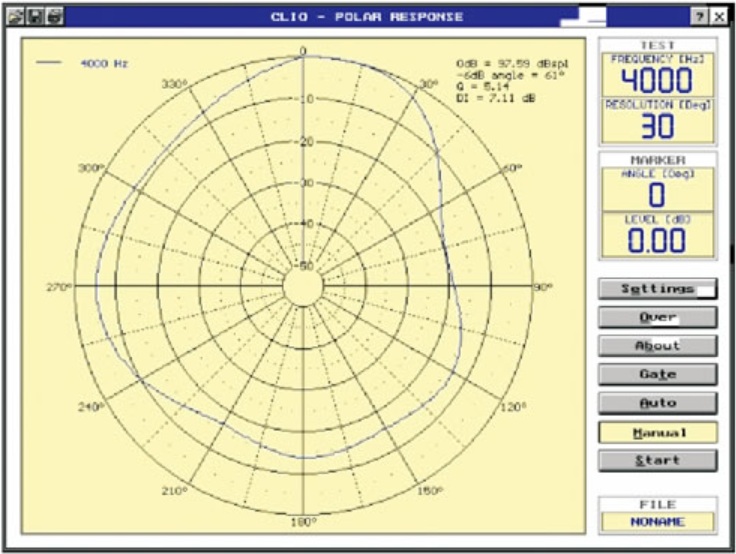

Диаграмма направленности громкоговорителя на разных частотах







Скачать инструкцию
