Настенный громкоговоритель WP-10Т

  Настенный громкоговоритель WP-10Т



Назначение

Широкополосный громкоговоритель WP-10Т используется в трансляционных системах, в том числе в системах оповещения. Идеально подходит для использования в универмагах, ресторанах, аэропортах, церквях школах, офисах и других местах общественного пользования.







Отличительной особенностью является качественное воспроизведение звуковой информации и универсальное крепление, подходящее для монтажа, как на стену, так и на потолок.

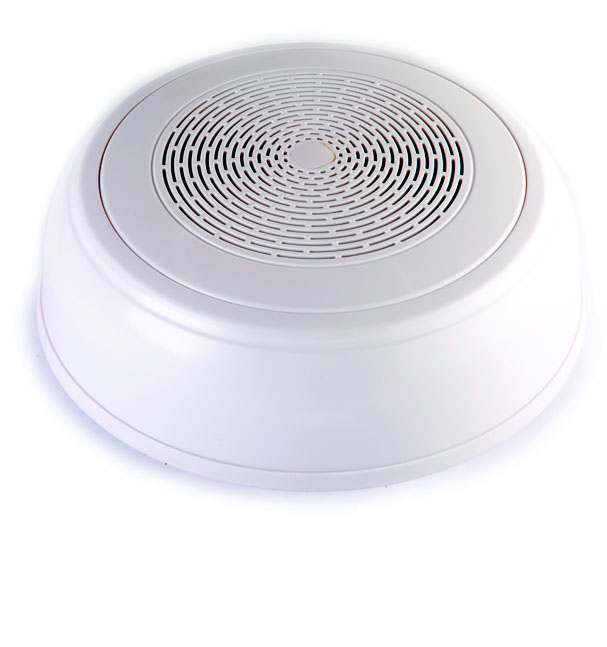

Внешний вид громкоговорителя


Особенности функционирования

Данный громкоговоритель снабжен трансформатором. В режиме трансформаторного согласования, подключается к высоковольтному выходу трансляционного усилителя. Для увеличения мощности может использоваться несколько  громкоговорителей, которые подключаются к выходу усилителя или  коммутатора (селектора) параллельно. Суммарная мощность громкоговорителей не должна превышать мощности усилителя.



Подключение громкоговорителя

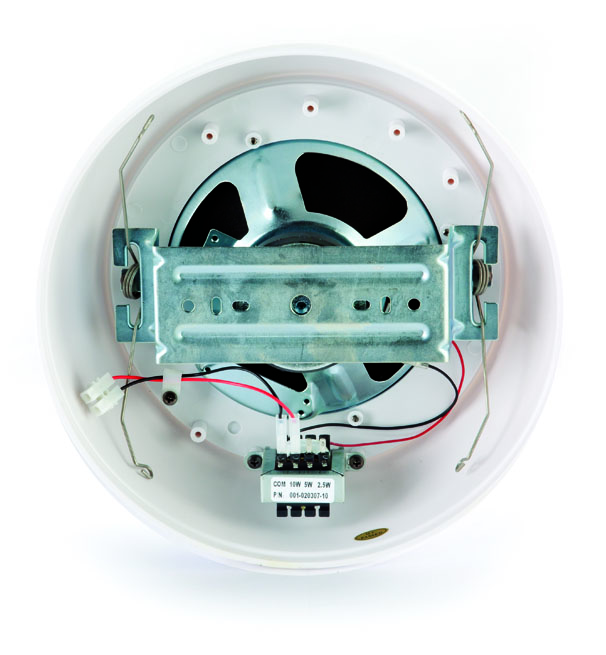

Громкоговоритель имеет встроенный трансформатор с  отводами, для установки (градации) различных значений мощности:


Цвет провода

Выходная мощность (Вт) (W)

Красный (Red)

10 Вт, 5Вт, 2.5 Вт (W)

Черный (Black)

COM (общий)

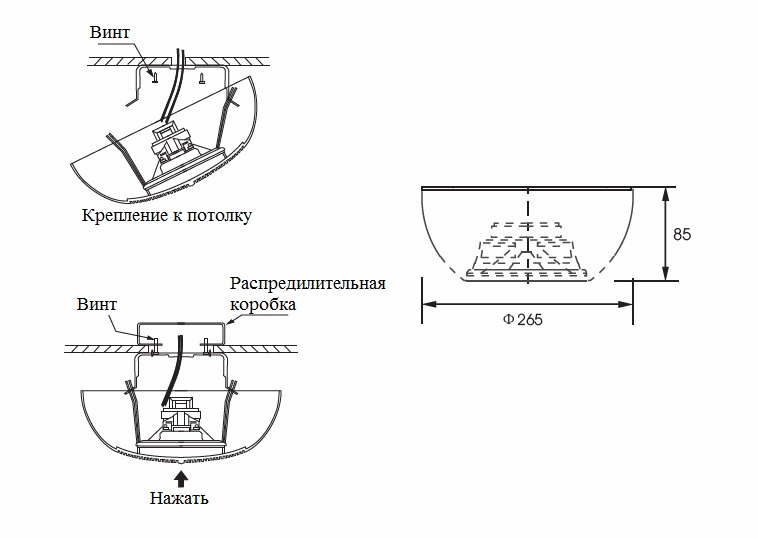

Габаритные размеры  громкоговорителя

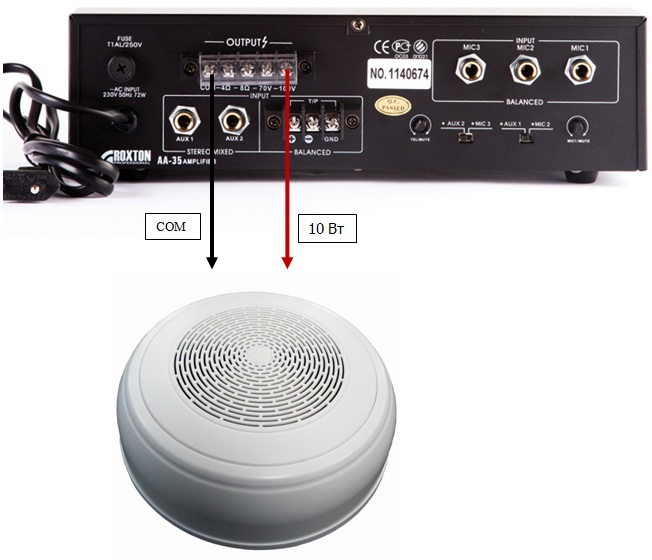

Подключение громкоговорителя




Технические характеристики

Мощность громкоговорителя на 100В

10Вт

Градация мощности на 100В

10/5/2.5 Вт

Импеданс громкоговорителя (полной мощности)

1000 Ом

Импеданс громкоговорителя (половины мощности)

2000 Ом

Чувствительность (SPL. 1Вт/1м)

93 дБ

Звуковое давление (SPL на максимальной мощности)

103 дБ

Частотный диапазон

80Гц - 18кГц

Угол раскрыва

Для 1/4/8кГц – 180°/ 90°/ 80°

Степень IP

IP-42

Материал корпуса / цвет

Пластик / белый

Габаритные размеры

Ф 265мм*85мм

Вес

1 кг

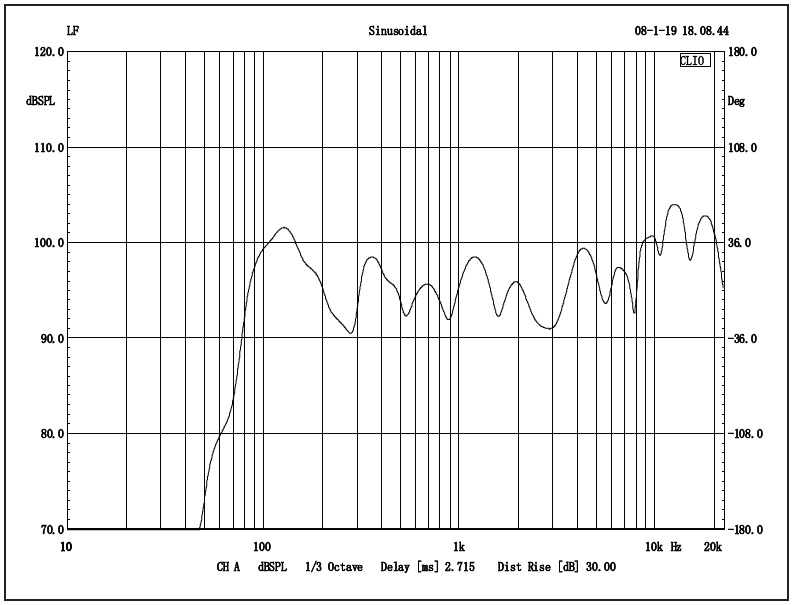

Амплитудно частотные характеристики громкоговорителя

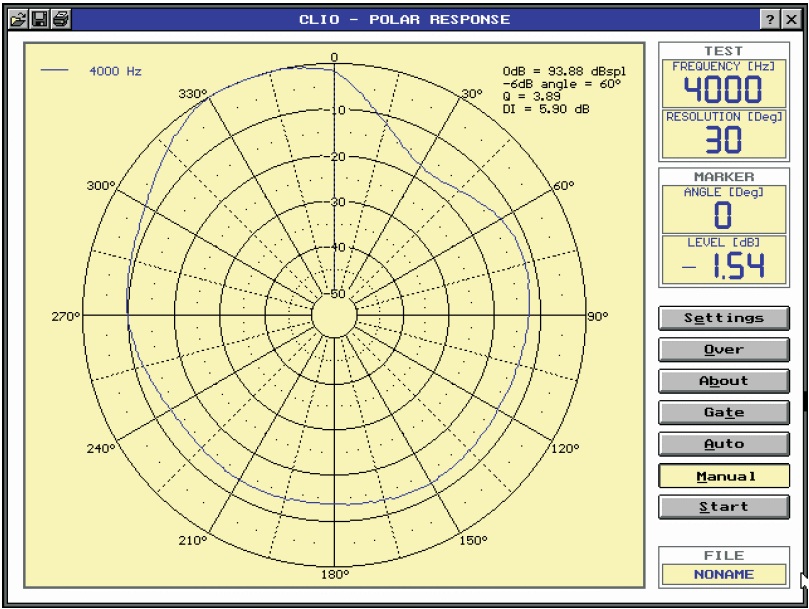

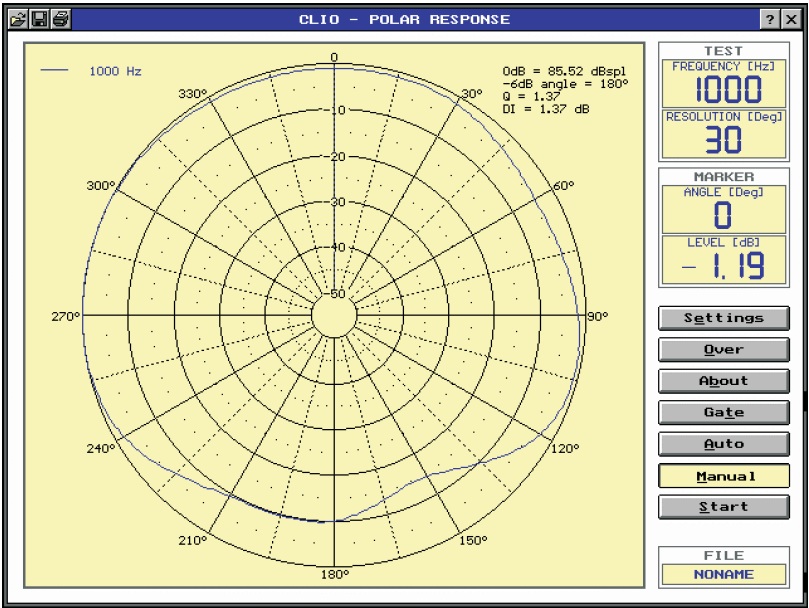

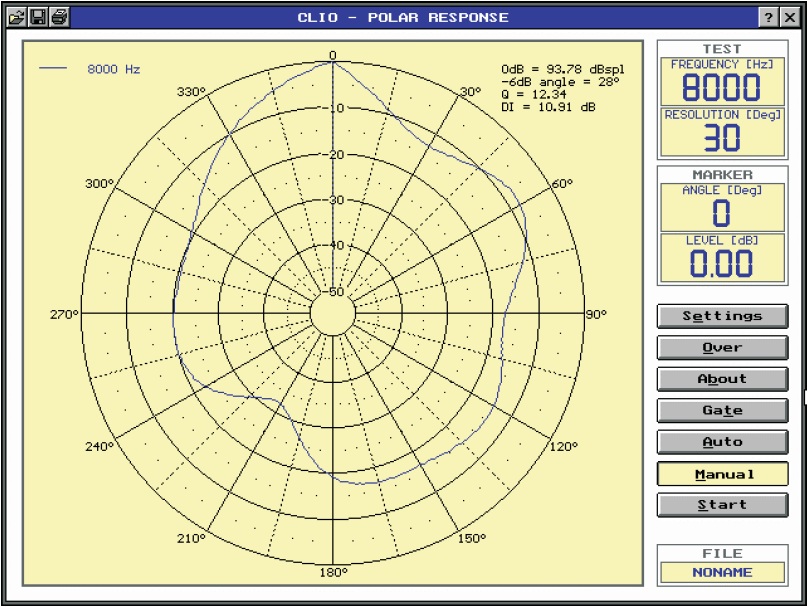

Диаграмма направленности громкоговорителя на разных частотах





Скачать инструкцию
