Использование терминального усилителя RA-8050 в системе оповещения ROXTON-8000

Назначение

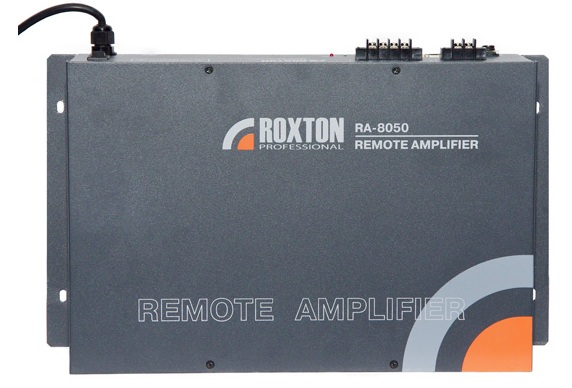

Терминальный усилитель ROXTON RA-8050 (далее терминал) работает в составе цифро-аналоговой системы оповещения ROXTON 8000. Терминал представляет собой бюджетное комбинированное решение, позволяющее повысить возможности системы в целом. Блок имеет универсальное исполнение, может монтироваться как на стене, так и в электротехническом шкафу. Внешний вид блока показан на рис.1.

Основные функции

Терминал RA-8050 является периферийным исполнительным устройством системы ROXTON-8000 и позволяет (совместно с другими блоками) осуществлять:

  • управление по цифровому протоколу RS-485;

  • трансляцию звука;

  • контроль питания;

  • контроль линий громкоговорителей;

  • усиление звукового сигнала;

  • регулировку громкости;

  • индикацию;

  • контроль соединения по RS-485.



Контроль и управление могут осуществляться как локально, так и дистанционно. В блоке обеспечено:

  • резервирование по питанию;

  • защита от КЗ и перегрузок.



Состав

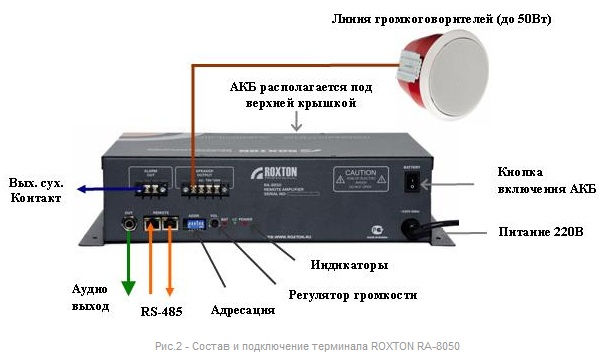

В состав терминала ROXTON RA-8050 входит (см. рис.2):

  • блок цифрового управления;

  • усилитель мощности (50Вт);

  • согласующий трансформатор (70В/100В);

  • зарядное устройство (0.75 А);

  • аккумуляторная батарея 12В/7,5АЧ;

  • блок контроля линий громкоговорителей;

  • блок питания 220В;

  • аудио-разъем (OUT);

  • регулятор громкости (VOL);

  • адресный переключатель (ADDR);

  • контактные разъемы для подключения линий громкоговорителей (SPEAKER OUTPUT);

  • контактный разъем выходного сухого контакта (ALARM OUT);

  • разъемы для подключения шины управления и данных REMOTE (RJ-45);

  • кнопка включение/отключения батареи (BATTERY).

Основные возможности

  1. Терминал ROXTON RA-8050 имеет 2 вида питания: от электрической сети (220В 50Гц) и/или от встроенной батареи (АКБ). Для того, чтобы при пропадании основного питания 220В блок переходил на питание от АКБ, кнопка BATTERY должна быть включена. В состав терминала входит аккумуляторная батарея емкостью 7,2 А/ ч. Востановление заряда аккумуляторной батареи обеспечивает зарядное устройство (с током заряда 350 мА). В случае разряда батареи ниже 10,5В сработает аварийная сигнализация (включится реле ALARM OUT и загорится светодиод BAT). Глубокий разряд аккумуляторной батареи возможен при длительном отсутствии основного питания или при ее неисправности.

  2. К терминалу можно подключать различные типы громкоговорителей: низкоомные (4Ома), трансформаторные (70В, 100В). Терминальный усилитель ROXTON RA-8050 оснащен системой контроля за состоянием линии громкоговорителей подключенной к клеммам SPEAKER OUTPUT (0V и 100V). Количество громкоговорителей подключаемых к линии. может быть произвольным, но их суммарная мощность не должна превышать 50Вт. В момент включения терминального усилителя происходит опрос и запись состояния линии. Опрос линии происходит каждые 10 часов. В случае отклонения импеданса от записанного значения выдается аварийный сигнал (включается реле ALARM OUT и загорается светодиод LC). При необходимости изменить записанное состояние, терминал необходимо перезагрузить (выключить и включить).

  3. Контакты реле (ALARM OUT) нормально разомкнуты. Замыкание контактов происходит в случае аварийной ситуации:

    • авария АКБ;

    • отсутствие обмена по протоколу управления RS-485;

    • повреждение (разрыв, КЗ) линии.

  4. Индикаторы имеют следующее назначение:

    • POWER - на терминальный усилитель подано напряжение;

    • LC- авария блока контроля линий;

    • BAT- авария встроенной батареи.

  5. Разъем REMOTE (RJ-45) используется для подключения к блокам системы ROXTON 8000.

  6. Аудио-разъем OUT можно использовать для подключения дополнительных усилителей или других устройств.



Система адресации

Всего в системе может присутствовать до 64 терминалов. Каждому терминалу присваивается собственный адрес (с 2 по 64). Следует обратить внимание, что терминалу ROXTON RA-8050 можно присвоить адреса, начиная с номера 2, т.к. первый номер закреплен за задающим устройством (терминальный усилитель ROXTON RA-8236 или терминальный преобразователь ROXTON RP-8264).

Установка адреса терминала осуществляется DIP-переключателем, находящимся на задней панеле блока. Соответствие адреса положению DIP-переключателей указано в Таблице 1 (см. ПРИЛОЖЕНИЕ 1).

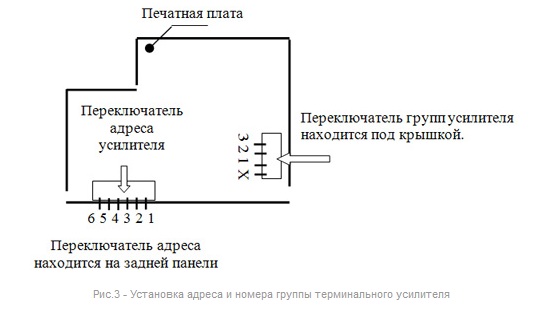

Для удобства и оперативности управления все терминалы могут быть объединены в 8 групп для чего всем терминалам д.б присвоен адрес группы. Адрес группы устанавливаются при помощи DIP-переключателя, располагающегося под крышкой прибора. Для установки адреса группы, необходимо открыть крышку прибора и на печатной плате (см. рис. 3) установить DIP-переключатели в соответствии с Таблицей 2 (см. ПРИЛОЖЕНИЕ 1).

Работа блока в составе системы

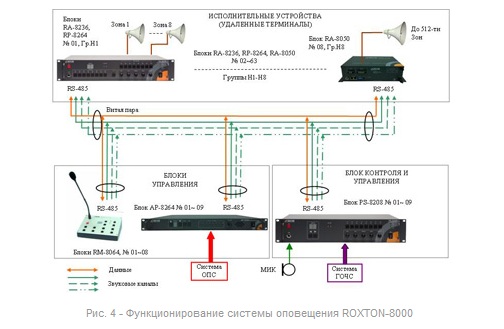

Всего в системе ROXTON-8000 может использоваться до 64-х исполнительных и до 9-ти задающих блоков (рис.4).

Управление исполнительными устройствами – терминалами (RA-8050, RA-8236, RP-8264) осуществляется централизованно при помощи следующих периферийных устройств:

  • блока контроля и управления ROXTON PS-8208;

  • аудио-процессора ROXTON AP-8264;

  • микрофонной консоли ROXTON RM-8064;

  • программного обеспечения ROXTON Soft.



Программное обеспечение работает в связке с цифровым адаптером-распределителем ROXTON RS-8108, предназначенным для преобразования управляющего сигнала формата USB в цифровой протокол RS-485.

Блок PS-8208 осуществляет дистанционный контроль 64-х терминалов по следующим параметрам:

  • контроль линий громкоговорителей;

  • контроль по питанию;

  • контроль соединения по RS-485.

Аудиоинформация от блоков управления может поступать в терминалы по 3-м звуковым каналам независимо. В системе ROXTON-8000 реализован, так называемый, «умный» маршрутизатор, позволяющий определить свободный звуковой канал, и транслировать по нему звуковую информацию нужным терминалам или группам терминалов. Достоверность передачи гарантируется наличием у управляющих устройств системы приоритетов. .При одновременном обращении нескольких устройств управления к одному и тому же терминалу приоритет имеет блок с более высоким адресом.



Коммутация

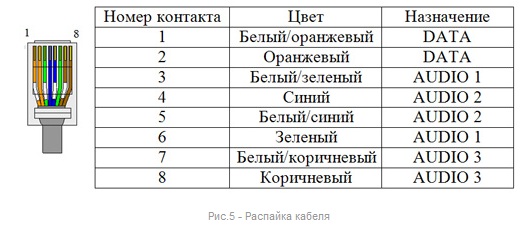

Для межблочного соединения блоков системы используется витая пара (не ниже категории CAT3). В качестве оконечной обжимки кабеля используется телекоммуникационные разъемы типа 8Р8С или RJ-45. Распайка кабеля производится согласно рис. 5.

Технические характеристики

Усилитель мощности

Выходная мощность / напряжение

50 Вт / 100 В

Частотный диапазон

100Гц- 18 кГц

Выходной сигнал

100 В

Сигнал/Шум

105дБ

Уровень на универсальном линейном входе/выходе

750мВ/10кОм

Блок автоматического контроля линии

Количество контролируемых линий

1

Параметры реле

100-250В/5А

Напряжение контролируемой линии

Не более 100В

Максимальный контролируемый импеданс линии

1600 Ом

Минимальный контролируемый импеданс линии

10 Ом

Величина отклонения для регистрации неисправности линии

25%

Функционирование в составе системы

Максимальное количество терминалов RA-8050

до 64

Максимальное количество управляющих систем типа RM-8064 и/или PS-8208

9

Интерфейс связи (устройств)

RS-485

Скорость передачи

200000 бод/с

Параметры интерфейса (данные/стоповый бит/четность)

8/1/нет

Число звуковых каналов

3

Общие характеристики

Напряжение питания основное/резервное

~220В / 12B

Параметры батареи

7.5 Ач/12В

Ток заряда батареи

0.75 А

Потребляемая мощность в дежурном режиме

4Вт

Потребляемая мощность в рабочем режиме

72Вт

Температура функционирования

+10 ~ +35 градусов Цельсия

Относительная влажность

не более 90 %

Габаритные размеры

313*219*89 мм

Вес

7 кг



Типовое решение с применением терминала ROXTON RA-8050

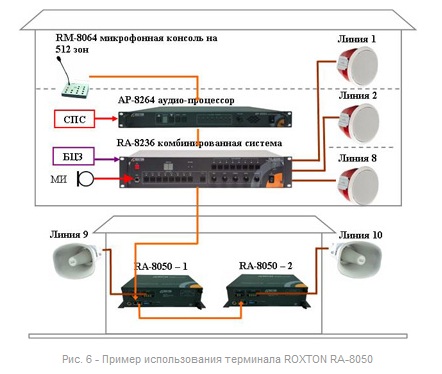

На рис.6 продемонстрирован один из возможных вариантов применения терминального усилителя ROXTON RA-8050.

На рис. 6 изображена 10-ти зонная система оповещения о пожаре и чрезвычайных ситуациях. Центральная часть системы построена на базе 8-ми зонной комбинированной системы ROXTON RA-8236, аудио-процессора ROXTON AP-8264, микрофонной консоли ROXTON RM-8064, располагающихся в основном здании. Два дополнительных терминальных блока RA-8050 установлены в отдельно-стоящем удаленном здании.



Заключение

Предложенная конфигурация предоставляет следующие возможности:

  • использование существующих линий (витой пары не ниже 3 категории) для выноса терминалов на расстояние до 1км;

  • использование возможностей 3-х канальной реализации, при которой в различные терминалы (RA-8236, RA-8050) можно транслировать звуковую информацию одновременно с 3-х источников:

    1. микрофона, подключенного к системе RA-8236;

    2. аудио-процессора AP-8264, работающего как в ручном, так и в автоматическом режимах;

    3. микрофонной 512-ти зонной консоли RM-8064, предназначенной для подачи речевых объявлений.

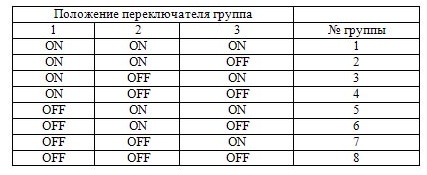

Таблица 1
Установка группы терминального усилителя

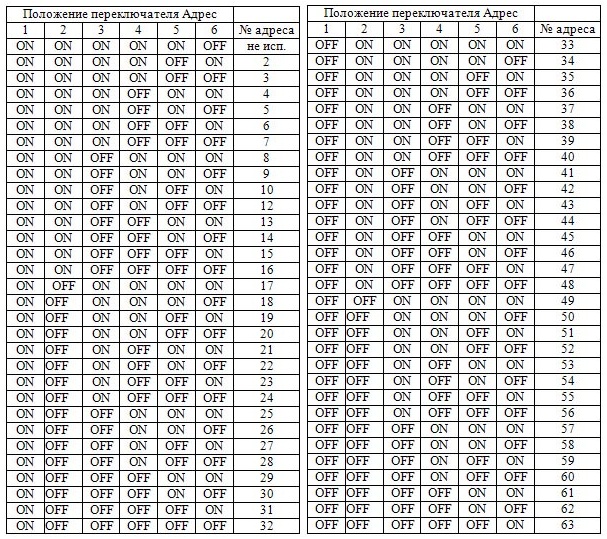

Таблица 2
Установка адреса терминального усилителя

Cкачать инструкцию на RA-8050 Настенный терминальный усилитель
