Добавились новые возможности комбинированной системы оповещения SX-240/480

НОВЫЕ ВОЗМОЖНОСТИ КОМБИНИРОВАННОЙ СИСТЕМЫ

ОПОВЕЩЕНИЯ

SX-240/480



Комбинированная система оповещения Российского производства ROXTON SX-240/480 (на сегодняшний день) является не только системой оповещения о пожаре, но и системой оповещения о чрезвычайных ситуациях. 6 ноября 2014 г. завершились испытания данной системы на предмет ее сопряжения с региональной системой РАСЦО, для чего потребовалась существенная доработка. Статья, предлагаемая вашему вниманию, раскрывает возможности новой модификации.



1.Назначение

Система оповещения SX-240/480 представляет собой комбинированное решение, совмещающее в себе функции полного 5-ти приоритетного трансляционного усилителя на 240Вт/100В, 480Вт/100В, 5-ти зонного селектора зон, блока цифровых сообщений, микрофона, блока контроля линий, мультимедийного проигрывателя и FM-тюнера.

Комбинированная система SX-240/480 может использоваться в качестве полнофункциональной системы оповещения (СОУЭ 3 типа), а также в качестве объектовой (ОСО) и локальной (ЛСО) системы оповещения. Моноблоком можно управлять дистанционно с 4-х выносных микрофонных консолей SX-R31 по интерфейсу RS-485. Внешний вид моноблока показан на рис.1.

Рис.1. Внешний вид комбинированной системы оповещения ROXTON SX-240/480.

2.Основные функции

– автоматическое/полуавтоматическое управление;

– полный 5-ти приоритетный 5-ти зонный трансляционный усилитель;

– автоматическое включение от системы пожарной сигнализации;

– согласование с сигналами ГО и ЧС;

– смена приоритетов управления;

– автоматический контроль 5-ти линий громкоговорителей;

– многоступенчатая тепловая защита;

– защита от перегрузки и КЗ в линии;

– управление от 4-х микрофонных консолей SX-R31;

– поддержка USB/SD/MMC-карт (форматы WMA, mp3), FM-тюнер;

– ИК пульт ДУ.



3. Состав и устройство моноблока

В состав моноблока, рис.2, входит:

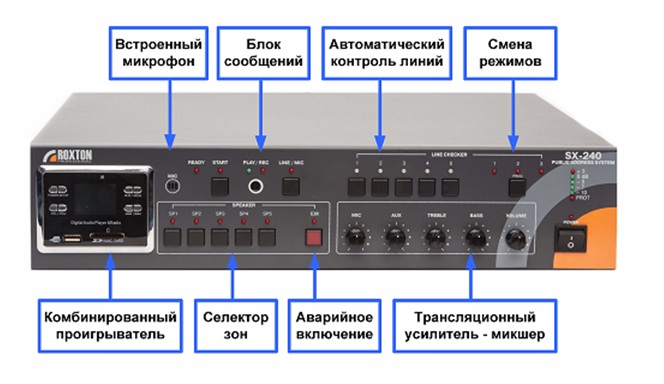

Рис.2. Состав комбинированной системы оповещения ROXTON SX-240/480.



– полный 5-ти приоритетный трансляционный усилитель на 240Вт/100В, 480Вт/100В;

– 5-ти зонный коммутатор (селектор зон);

– блок цифровых сообщений с возможностью ручного и автоматического включения, а также перезаписи сообщений;

– встроенный микрофон для записи сообщений;

– блок ручного и автоматического контроля линий;

– мультимедийный проигрыватель, FM-тюнер.



Встроенный усилитель

Встроенный усилитель предназначен для микширования и усиления звукового сигнала с целью его дальнейшей трансляции на громкоговорители.   Уровни линейных и микрофонных входов регулируются при помощи ручек на передней панели.



Звуковой сигнал на усилитель может поступать со следующих источников:

  • внешнего высокоприоритетного микрофона, подключенного к микрофонному входу (MIC) на задней панели;

  • встроенного высокоприоритетного блока цифровых сообщений;

  • внешнего аудио-источника, например, блока БРУСР-М, подключаемого к высокоприоритетному входу (LINE IN) на задней панели;

  • встроенного комбинированного проигрывателя, включающего FM-тюнер, SD/MicroSD-карты, USB-накопитель.

  • внешнего музыкального аудио-источника, подключаемого к входу (AUX) на задней панели.

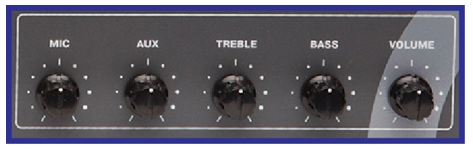

При помощи регуляторов на передней панели осуществляется регулировка:

  • уровня микрофонного входа (MIC);

  • уровня низкоприоритетного линейного входа (AUX);

  • общего уровня звукового сигнала (VOLUME);

  • высоких частот ВЧ (TREBLE);

  • низких частот НЧ (BASS).

Трансформаторное согласование

Выходной каскад усилителя содержит согласующий трансформатор, повышающий напряжение усиленного сигнала до 70/100В и позволяющий исключить наличие постоянных составляющих, минимизировать паразитные связи и потери в подключаемых трансляционных линиях. Кроме высоковольтных, усилитель имеет низкоомные выводы 4-8 Ом, подключенные непосредственно к выходу усилителя, и дополнительные 70/100В клеммы, минующие селектор зон. Низкоомные клеммы используются для подключения низкоомных акустических систем. Следует обратить внимание, что в этом случае линии громкоговорителей не контролируются.



Встроенный модуль цифровых сообщений

Модуль цифровых сообщений интегрирован в моноблок и предназначен для включения аварийного оповещения. Речевое сообщение длительностью до 60 секунд записывается и хранится в энергонезависимой памяти модуля в цифровом виде. Перезапись сообщения осуществляется как при помощи внешних источников, через линейный вход LINE IN, так и при помощи встроенного микрофона. Для получения более качественной записи следует использовать режим записи с линейного входа LINE IN.

В автоматическом режиме модуль активируется сигналом, поступающим на клеммы EM1 на задней панели блока от системы пожарной сигнализации (СПС). Заранее записанное аварийное сообщение поступает на высокоприоритетный вход усилителя и транслируется во все зоны. При подаче статического (длительного) сухого контакта сообщение воспроизводится до момента его снятия. При подаче короткого сухого контакта (импульса) сообщение воспроизводится до момента подачи повторного импульса или нажатия кнопки “START” на передней панели.

В полуавтоматическом режиме, включение аварийного сообщения осуществляется нажатием кнопки “START”, отключение ее повторным нажатием. Полуавтоматическое включение также как и автоматическое включает все зоны и имеет высокий приоритет.



Встроенный селектор-коммутатор зон

Встроенный 5-ти зонный селектор-коммутатор осуществляет ручную или автоматическую коммутацию 100В выхода трансформаторного усилителя к нужной линии громкоговорителей. Ручное включение зон осуществляется нажатием соответствующей кнопки (SP1-SP5) на передней панели блока. Нажатием кнопки EM осуществляется включение всех зон и активация микрофонного входа. При длительном  (более 2с) удержании кнопки ЕМ происходит активация микрофонного входа, при этом зоны для оповещения выбираются кнопками SP1-SP5.

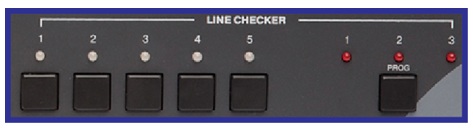

Встроенный модуль автоматического контроля линий

Модуль автоматического контроля линий предназначен для  автоматического и ручного контроля состояния 5-ти линий громкоговорителей. Модуль включен в разрыв между встроенным селектором-коммутатором и линиями  громкоговорителей. Измерение импеданса линии происходит автоматически, по таймеру или в ручном режиме. В процессе очередного опроса линии измеренное значение сравнивается с запомненным при тестировании значением. В случае короткого замыкания, обрыва или отклонения импеданса линии, срабатывает сигнализация в виде:

- световой индикации, см. таблицу 1;

- включения реле неисправности (для осуществления удаленного управления).

- включения звуковой сигнализации (встроенный громкоговоритель).



Таблица 1. Цветовая индикация линий громкоговорителей.

Состояние индикатора

Состояние выходной линии

желтый

обрыв линии

желтый мигающий

импеданс линии выше нормы, линия на контроле

зеленый мигающий

импеданс линии в норме, линия на контроле

зеленый

идет проверка линии

красный мигающий

импеданс линии ниже нормы, линия на контроле

красный

короткое замыкание на линии

отсутствие свечения

линия снята с контроля



Запись состояния 5-ти линий происходит только в момент включения устройства. В случае если линия разорвана или коротко замкнута, блок не берет ее на контроль, блокируя кнопку управления и сигнализируя о неисправности. При необходимости изменить опорное значение импеданса любой из линий, моноблок необходимо перезапустить (включить и включить). Моноблок контролирует импеданс 5-ти 100В линий. Выходные каналы 4 Ом, 70В и 100В не контролируются. Для постановки/снятия линии  с контроля необходимо нажать и удерживать соответствующую кнопку более 1с. Постановка/снятие линии на контроль отображается включением/отключением соответствующего индикатора. Снятые с контроля линии в автоматическом режиме не опрашиваются. Для ручного контроля линий  необходимо осуществить короткое (менее 1с) нажатие соответствующей кнопки.

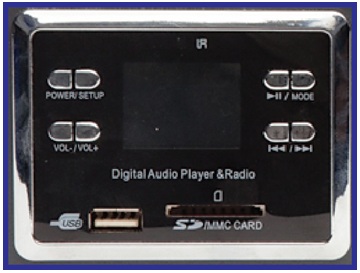

Встроенный универсальный проигрыватель

В усилитель интегрирован музыкальный модуль, снабженный FM-тюнером и аудио-декодером, поддерживающим форматы mp3, wma. Модуль снабжен дополнительными разъемами для установки USB/SD/MMC-карт. Выбор и управление музыкальными источниками осуществляется как с самого прибора, так и при помощи пульта дистанционного управления.



Функции настройки

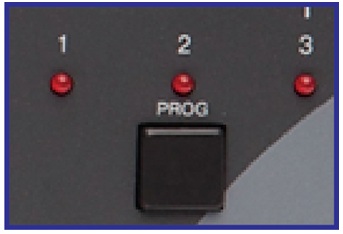

На передней панели моноблока  расположена кнопка управления PROG, использующаяся для:

  • установки таймера;

  • смены приоритетов управления.



Установка таймера

В моноблок интегрированн модуль контроля линий. Циклическим нажатием кнопки PROG можно изменить режимы контроля. Режимы отображаются соответствующим индикатором согласно таблице 2.



Таблица 2.

Отображение режимов контроля на индикаторах.

Номер активного индикатора

Режим работы

Примечание

1

ручной режим



Опрос состояния линий производится только нажатием соответствующей кнопки 1-5 (см. Примечание 1).

2

автоматический режим работы

Автоматический опрос линий каждые 12 ч (см. Примечание 1).

3

автоматический режим работы

Автоматический опрос линий каждые 24 ч (см. Примечание 2).

1+2+3







режим настройки







Автоматический опрос линий каждые 10 с. Режим используется для тестирования. Ввиду износа коммутационных элементов применять его для работы не рекомендуется.



Примечание 1. В любом из режимов ручной контроль каждой из 5-ти линий осуществляется коротким (менее 1с) нажатием нопки.

Примечание 2. Постановка/снятие линий на контроль происходит при длительном (более 1с) нажатии кнопки.



4.Система приоритетов

Блок имеет 4 локальных и 4 дистанционных приоритета управления, Таблица 3.



Таблица 3.

Система приоритетов.

№ приоритета

Способ активации приоритета

первый (высший)

Активируется нажатием кнопки EM на передней панели:

- активирует микрофонный вход MIC на задней панели;

- короткое нажатие кнопки ЕМ, включает все зоны;

- после удержания кнопки ЕМ более 2, кнопками SP1-SP5 можно выбирать отдельные зоны.

второй

Активируется подачей сухого контакта на вход EM1 контактной группы на задней панели:

- включает все зоны;

- активирует встроенный блок цифровых сообщений.

третий

Активируется подачей сухого контакта на вход EM2, контактной группы на задней панели:

- включает все зоны;

- активирует линейный вход MIC на задней панели (см. Примечание 1).

четвертый

Активируется при помощи выносной микрофонной консоли SX-R31, имеющей адрес №4 (см. описание на консоль).

пятый

Активируется при помощи выносной микрофонной консоли SX-R31, имеющей адрес №3.

шестой

Активируется при помощи выносной микрофонной консоли SX-R31, имеющей адрес №2.

седьмой

Активируется при помощи выносной микрофонной консоли SX-R31, имеющей адрес №1.

восьмой (низший)

Музыкальная трансляция (см. Примечание 2).



Примечание 1.

По умолчанию наибольший приоритет имеет вход EM1 (активация от пожарной станции). При необходимости, приоритеты 2 и 3 можно поменять местами. Смену приоритетов можно выполнить как при настройке – заранее, так и в процессе работы – динамически (см. функции настройки).

Примечание 2.

Низкоприоритетная музыкальная трансляция может осуществляться либо со встроенного комбинированного проигрывателя, либо с внешнего музыкального аудио-источника. При их одновременной работе звуковые сигналы будут микшироваться.



Встроенная функция смены приоритетов

Автоматическая активация системы осуществляется согласно таблице приоритетов (см. Таблица 3). Система приоритетов означает следующее: при ручной/автоматической высокоприоритетной активации все низкоприоритеные задачи блокируются. Так, например, по третьему приоритету, активируемому  подачей сухого контакта на клеммы EM2, включаются все зоны (5 линий громкоговорителей подключаются к трансформаторному выходу усилителя), активируется линейный вход LINE IN, к которому подключается любая система, в том числе блоки системы ГО и ЧС, рис.3.

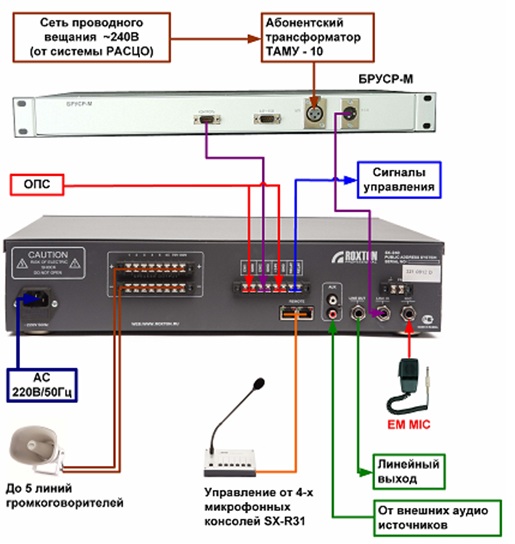

Рис.3. Подключение комбинированной системы оповещения ROXTON SX-240/480.



При подаче cухого контакта от пожарной станции на высокоприоритетные клеммы EM1 включаются все зоны и запускается встроенный блок сообщений. При этом все низкоприоритетные функции системы блокируются. При снятии сухого контакта с клемм EM1 более низкие приоритеты, в том числе приоритет EM2, восстанавливаются и продолжают выполнять свои задачи.

При необходимости приоритеты EM1 и ЕМ2 можно поменять местами. Это можно сделать заранее при настройке и в активном режиме нажатием кнопки PROG (см. паспорт на устройство).



5.Управление комбинированной системой оповещения SX-240/480 при помощи микрофонных консолей ROXTON SX-R31

Микрофонная консоль ROXTON SX-R31 – комбинированное устройство, совмещающее в себе функции микрофона, предварительного усилителя и селектора зон. Внешний вид микрофонной консоли показан на рис.4.

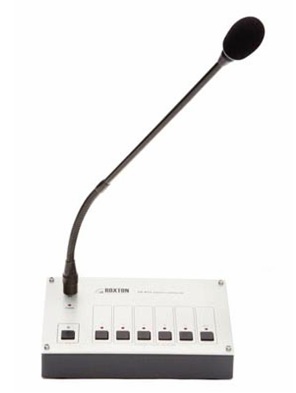

Рис.4. Внешний вид микрофонной консоли ROXTON SX-R31.



Консоль предназначена для дистанционного управления комбинированной системой ROXTON SX-240/480, трансляции речевого сообщения со встроенного микрофона или музыки с любого аудио-источника, подключенного к линейному входу консоли. Консоль имеет настольное исполнение, подключается и получает питание от центральной системы по витой паре. При помощи микрофонной консоли, можно:

- управлять 5 зонами (включать/отключать);

- транслировать речевое сообщение в любую из выбранных зон, используя штатный микрофон;

- транслировать музыку в любую из выбранных зон при подключении аудио-источника.

Для каждой консоли устанавливается свой адрес, соответствующий приоритету консоли, при помощи DIP-переключателей на задней панели.



Подключение консолей

К моноблоку может быть подключено до 4-х микрофонных консолей SX-R31, каждая из которых работает по своему приоритету. Приоритетность означает, что консоль с более высоким приоритетом может блокировать работу консоли с меньшим приоритетом. Микрофонные консоли подключаются к моноблоку экранированной витой парой и работают по интерфейсу RS-485. В зависимости от выбранной топологии подключения консоль может удаляться на разное расстояние. При топологии типа шина/полукольцо консоли могут работать на расстоянии до 1200 м, рис.5.

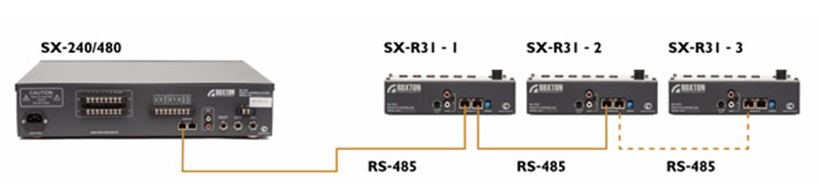

Рис.5. Вариант подключения микрофонных консолей SX-R31 к моноблоку SX-240/480.



6.Использование комбинированной системы оповещения ROXTON SX-240/480 в качестве СОУЭ



Комбинированная система оповещения ROXTON SX-240/480 в комплекте с резервным источником питания может использоваться в качестве технического средства системы оповещения и управления эвакуацией до 3 типа включительно.

Основные требования, предъявляемые к СОУЭ 3, Таблица 4.



Таблица 4.

Основные требования к СОУЭ 3 типа.

Основные требования к СОУЭ 3 типа

SX-240/480

полуавтоматическое управление

Осуществляется по высокому приоритету управления (ЕМ)

автоматическое включение

Обеспечивается встроенным селектором-коммутатором

трансляция речевого сообщения

Обеспечивается встроенным модулем цифровых сообщений

зональное управление

Обеспечивается встроенным селектором-коммутатором

автоматический контроль линий

Обеспечивается встроенным модулем автоматического контроля линий

резервное питание

Осуществляется совместно с блоком бесперебойного питания ROXTON JPX-1000

Из таблицы видно, что комбинированная система ROXTON SX-240/480 полностью удовлетворяет требованиям, предъявляемым к техническим средствам СОУЭ.



7.Использование комбинированной системы оповещения ROXTON SX-240/480 в качестве локальной системы оповещения

Комбинированная система оповещения ROXTON SX-240/480 может использоваться в качестве локальной (ЛСО) или объектовой системы оповещения (ОСО). Локальные и объектовые системы оповещения являются конечным элементом многоуровневой и многоканальной архитектуры, управляемой единой централизованной системой оповещения (ЦСО).

На сегодняшний день в Москве и Санкт-Петербурге функцию ЦСО выполняет региональная централизованная система оповещения населения о чрезвычайных ситуациях РАСЦО.

6 ноября 2014 г. завершились испытания системы оповещения ROXTON SX-240/480 на предмет ее сопряжения с системой РАСЦО, см:  статья о РАСЦО

В результате тщательного тестирования системы SX-240/480 было установлено, что цифровое оборудование системы речевого оповещения ROXTON, в том числе система SX-240/480 обеспечивает  сопряжение с оборудованием РАСЦО:

- по сети проводного вещания в составе с блоком БРУСР-М;

- по цифровым каналам связи в составе с блоками Ethernet-РТУ П-166 ВАУ, с блоком согласования МЕТА-9207М, аудио-контроллером IA-10.

На риc.7 изображена схема управления ЦСО РАСЦО локальной системой оповещения (ЛСО), реализованной на базе комбинированной системы SX-240/480 по линиям сети проводного вещания через блок управления социальной розеткой БРУСР-М.



Рис.7. Схема сопряжения системы SX-240/480 с системой РАСЦО по каналу проводного вещания.



Краткое Описание работы системы

При поступлении управляющего сигнала от блока БРУСР-М на высокоприоритетный контакт EM2 блока SX-240/480 последний из режима фоновой музыкальной трансляции переходит в режим оповещения от ЦСО РАСЦО. Звуковой сигнал с выхода УСО блока БРУСР-М поступает на линейный вход LINE IN и далее во все 5 выходных линий трансляции. При снятии управляющих сигналов от системы РАСЦО на блоке SX-240/480 восстанавливается режим, предшествующий перехвату.

При поступлении сигнала от пожарной станции подключенной к аварийному входу ЕМ1 включается блок цифровых сообщений и перехвата от системы РАСЦО не происходит. При снятии управляющих сигналов от системы пожарной сигнализации на блоке SX-240/480 восстанавливается режим, предшествующий поступлению сигнала от пожарной станции, как и необходимо по требованиям.



8.Технические  характеристики

Усилитель мощности SX-240/480



Встроенный селектор

5 зон

Выходная мощность усилителя SX-240/480

240 Вт/480 Вт

Выходной сигнал

100/70 В, 4 Ом

Частотный диапазон

80 Гц-16 кГц

Сигнал/Шум

85 дБ

Уровень на микрофонном входе MIC

5 мВ/470 Ом

Уровень сигнала на линейном входе LINE IN

0,7 В/10 кОм

Уровень сигнала на линейном входе AUX

0,7 В/10 кОм

Уровень сигнала на линейном выходе LINE OUT

0 дБ

Блок цифровых сообщений



Длительность сообщения

60 с

Частота дискретизации сообщения

8 кГц

Время хранения сообщения при отключенном напряжении питания

7 лет

Управляющие сигналы

сухой контакт, +24 В

Коэффициент гармоник

1%

Частотный диапазон

300 Гц-8 кГц

Блок автоматического контроля линий



Количество контролируемых линий

5

Параметры реле

250 В/5 А

Напряжение контролируемой линии

не более 100 В

Максимальный контролируемый импеданс линии

1600 Ω

Минимальный контролируемый импеданс линии

20 Ω

Величина отклонения импеданса для регистрации неисправности линии

10 %

Внешнее управление от микрофонных консолей SX-R-31



Максимальное количество консолей

4

Интерфейс связи консолей

RS-485

Скорость обмена данными

56000 бод

Параметры интерфейса (бит данных/стоповый бит/четность)

8/1/нет

Общие



Напряжение питания

220 В АС, 50 Гц

Максимальная потребляемая мощность SX-240/480

350/600 Вт

Потребляемая мощность в дежурном режиме SX-240/480

30 Вт

Температура функционирования

+10°C ~ +35°C

Относительная влажность

не более 90%

Габаритные размеры

440х88х360 мм

Масса  SX-240/480

12/15 кг
