Стыковка блока сопряжения П-166Ц БУУ-02 с блоками системы оповещения ROXTON 8000.

Пример стыковки блока сопряжения П-166Ц БУУ-02 с СОУЭ, построенной на базе многофункциональной комбинированной системы оповещения ROXTON RA-8236

Предлагаемый вашему вниманию вариант сопряжения, можно рассматривать как пример построения малобюджетной комбинированной системы оповещения ОСО/ЛСО - СОУЭ.

П-166Ц БУУ-02 эффективно стыкуется с любой системой оповещения, имеющей специально выделенные для этого клеммы и не занятый приоритет. Под приоритетом понимается возможность посредством подачи сухого контакта отключить или блокировать (перехватить) низкие приоритеты с целью трансляции экстренного сообщения. При этом желательно, чтобы система оповещения подтвердила (квитировала)  данную активацию выдачей (для блока П-166Ц БУУ-02) сигнала квитирования, например, в виде сухого контакта.  Комбинированная система ROXTON RA-8236 прекрасно реализует данные возможности и идеально стыкуется с блоком П-166Ц БУУ-02.

Рассмотрим схему, рис.3.

Рис.3. Схема построения комплексной системы экстренного оповещения населения на базе комбинированной системы ROXTON RA-8236 и блока сопряжения П-166Ц БУУ-02.



Работа системы в дежурном режиме

В дежурном режиме на контактах 9, 12 разъема ВХОД / ВЫХОД (типа DB-25F) блока П-166Ц БУУ-02 присутствует аудиосигнал, поступающий от источника программ, подключенного к контактам 8, 11 того же разъема. Для организации фоновой трансляции контакты 9, 12 необходимо соединить с линейным низкоприоритетным входом (AUX) системы ROXTON RA-8236, осуществляющей звукоусиление и дальнейшую трансляцию данной аудиопрограммы в зоны, выбранные при помощи кнопок селектора на передней панели блока ROXTON RA-8236.



Работа системы в режиме экстренного оповещения

При активации блока П-166Ц БУУ-02 от централизованной системы (оборудования высшего звена) происходит активация встроенного реле. На контактах 22, 23 возникает сигнал (замыкающий “сухой контакт”), поступающий на клеммы ALLCOM контактного разъема EMERGENCY INPUT блока ROXTON RA-8236 и активирующий его высокий (третий) приоритет, рис.4.

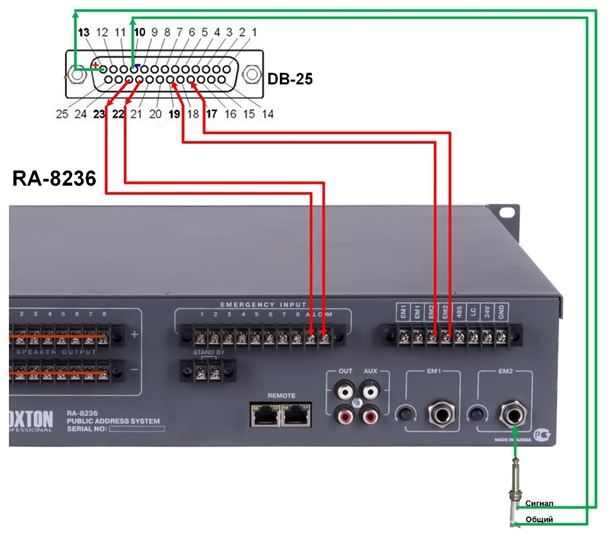

Рис.4.  Схема подключения блока П-166Ц БУУ-02 к комбинированной системе ROXTON RA-8236.

При этом на контактах 10, 13 разъема ВХОД / ВЫХОД блока П-166Ц БУУ-02 возникает аудиосигнал, поступающий туда со встроенного аудиокодека. Данный заранее записанный сигнал оповещения поступает на разъем EM2 блока ROXTON RA-8236 для его дальнейшего усиления и трансляции в 8 линий (зон оповещения).

Сигнал квитирования (подтверждения активации) в виде “сухого контакта” снимается с клемм EM2-EM2 выходного разъема блока ROXTON RA-8236. Данный сухой контакт замыкает клеммы 15, 19 разъема ВХОД / ВЫХОД блока П-166Ц БУУ-02.



Смена приоритетов

В зависимости от решаемой задачи, уровня или степени сложности объекта, на котором применяется СОУЭ, приоритет экстренного оповещения (сообщения от системы ГО и ЧС) может быть выше приоритета о пожаре. В этом случае аудиосигналы с выходного разъема ВХОД / ВЫХОД блока П-166Ц БУУ-02 необходимо подключить ко входу ЕМ1, а контрольный активирующий  сигнал (с клемм 22, 23 разъема ВХОД / ВЫХОД) - к клемме COM и всем 8-ми клеммам (клеммам 1-8, замыкаемым при помощи перемычек) контактного разъема EMERGENCY INPUT блока ROXTON RA-8236.



6. Построение комбинированной системы оповещения на базе оборудования ROXTON 8000 и блока сопряжения П-166Ц БУУ-02

На рис.5 изображена комбинированная система оповещения о пожаре – СОУЭ с возможностью подключения (трансляции) сигналов от системы ГО и ЧС на базе блока контроля и управления ROXTON PS-8208 и блока сопряжения П-166Ц БУУ-02.



Рис.5. Фрагмент комбинированной системы экстренного оповещения на базе оборудования ROXTON 8000 и блока сопряжения П-166Ц БУУ-02.



Работа системы

Блок контроля и управления ROXTON PS-8208 осуществляет контроль и управление 64-мя комбинированными системами (усилителями) ROXTON RA-8236 / RP-8264 / RA-8050. Блок ROXTON PS-8208 имеет такие же систему приоритетов и интерфейс сопряжения с блоком П-166Ц БУУ-02, что и комбинированная система ROXTON RA-8236.

Многоприоритетный принцип реализации системы ROXTON 8000 имеет несомненные преимущества, позволяет строить практически любые схемы (решения) – системы СОУЭ + ОСО/ЛСО и т.д.

Наивысший приоритет в системе имеет полуавтоматическое управление, осуществляемое с микрофона.

Второй – высокий приоритет в системе, закреплен за оповещением о пожаре, осуществляемым следующим образом. При поступлении сигнала (“сухого контакта”)  от системы пожарной автоматики (ОПС) на клеммы COM – 1-8 контактного разъема EMERGENCY INPUT блока ROXTON PS-8208 активируется высокий приоритет. В зависимости от номера замыкаемой клеммы (1-8) включается (активируется) соответствующая группа терминальных усилителей ROXTON RA-8236 / RP-8264 / RA-8050. На EM1 выходного разъема блока ROXTON PS-8208 возникает “сухой контакт”, запускающий блок сообщений ROXTON VF-8160, аудиосигнал с которого поступает на высокоприоритетный аудиовход EM1 блока ROXTON PS-8208 и далее на соответствующие группы терминальных усилителей ROXTON RA-8236 / RP-8264 / RA-8050 для усиления и трансляции в линии громкоговорителей.

Третий – высокий приоритет отводится под стыковку блока ROXTON PS-8208 с блоком сопряжения П-166Ц БУУ-02. Стыковка осуществляется аналогичным образом (см. пример стыковки с ROXTON RA-8236).

Средние приоритеты (с четвертого по одиннадцатый) отводятся микрофонным консолям ROXTON RM-8064, с которых можно осуществлять как экстренное, так и дежурное оповещение в любую группу (до 8-ми) или зону (до 512-ти).

По низкому приоритету может осуществляться фоновая музыкальная трансляция.

Внимание! Особенностью сопряжения оборудования ROXTON 8000 с сигналами, поступающими от систем высшего звена, например, П-166Ц БУУ-02, является реализация функции перехвата высокими приоритетами более низких приоритетов с возможностью автоматического восстановления режимов работы, предшествующих перехвату.



7. Сопряжение комбинированной системы оповещения ROXTON SX-480 c блоком П-166Ц БУУ-02

На рис.6 изображена схема стыковки комбинированной системы ROXTON SX-480 с блоком сопряжения П-166Ц БУУ-02.

Рис.6.  Схема стыковки блока сопряжения П-166Ц БУУ-02 с комбинированной системой ROXTON SX-480.



Основным отличием стыковки комбинированной системы ROXTON SX-480 с блоком сопряжения П-166Ц БУУ-02 от аналогичной, с блоком ROXTON RA-8236, рис.4, является отличие в назначении и наименовании контактной группы.



Работа системы в режиме экстренного оповещения

При активации блока П-166Ц БУУ-02 от централизованной системы (оборудования высшего звена) происходит активация встроенного реле. На контактах 22, 23 возникает сигнал (замыкающий “сухой контакт”), поступающий на клеммы EM2 – GND контактного разъема системы ROXTON SX-480 и активирующий его высокий (третий) приоритет.

При этом на контактах 10, 13 разъема ВХОД / ВЫХОД блока П-166Ц БУУ-02 возникает аудиосигнал, поступающий туда с встроенного аудиокодека. Данный заранее записанный сигнал оповещения поступает на аудиоразъем LINE IN блока ROXTON SX-480 для его дальнейшего усиления и трансляции в 5 линий (зон оповещения) громкоговорителей.

Сигнал квитирования (подтверждения работоспособности) в виде “сухого контакта” снимается с клемм RELAY-RELAY разъема блока ROXTON SX-480. Данный “сухой” контакт замыкает клеммы 15, 19 разъема ВХОД / ВЫХОД блока П-166Ц БУУ-02.

Внимание! В зависимости от решаемой задачи, уровня или степени сложности объекта, на котором применяется СОУЭ, приоритет экстренного оповещения (сообщения от системы ГО и ЧС) может быть выше приоритета о пожаре. В комбинированной системе ROXTON SX-480 реализована функция оперативной смены приоритетов оповещения о пожаре и оповещения о ЧС.





Кочнов О.В., 2017 год.
