Классификация систем оповещения

Системы оповещения

Системы оповещения являются частью более широкого класса – трансляционных систем, являющихся наиважнейшей организационной составляющей различных отраслей и сфер деятельности человека. Трансляционные системы используются  для доведения до аудитории различной информации – спец сигналов, речевых, экстренных сообщений, служебной, рекламной  информации.



Область применения систем оповещения

Системы оповещения используются для организации громкоговорящей связи, построения командно поисковых систем, переговорных (пейджинговых), систем обратной связи.

Без системы оповещения не возможно представить такие объекты как: аэропорты, вокзалы, ж/д авто станции, электростанции, атомные станции, спортивные сооружения, заводы, супермаркеты и т.п.  Широкое применение системы оповещения получили в сфере систем безопасности, в которой на сегодняшний день строятся локальные системы оповещения (ЛСО), применяемые для трансляции и распределения сигналов гражданской обороны, а также системы оповещения и управления эвакуацией (СОУЭ). В условиях современного рынка к системам оповещения предъявляются дополнительные требования, например, возможность совмещения аварийного оповещения с музыкальной трансляцией. Системы подобного рода называются системами звукового обеспечения.



Системы оповещения и управления эвакуацией (СОУЭ)

Наиболее активно трансляционные системы применяются в области систем безопасности, которая мотивируется нормативно-законодательной базой. В этой области строятся так называемые СОУЭ. СОУЭ - это комплекс организационных мероприятий и технических средств, предназначенных для передачи информации связанной с безопасностью людей. СОУЭ устанавливается в зданиях и сооружениях делящихся по сложности (этажность, количество людей) на 5 типов. Каждому типу здания должен соответствовать аналогичный тип СОУЭ. Пять типов СОУЭ отличаются по функциональным возможностям (способам управления, оповещения).

 Перечислим основные отличия. Первый тип обеспечивается световой сигнализацией, второй звуковым (например, сирена) способом оповещения. Системы оповещения, начиная с третьего типа, являются речевыми и  многозонными. В системах четвертого типа требуется наличие обратной связи и возможность реализации сложного алгоритма оповещения. Пятый тип характеризуется наличием централизованного поста-диспетчерской, из которого можно осуществлять координированное управление зданием.



Трансляционные настольные системы

Трансляционные системы позволяют транслировать звуковую информацию различного назначения: речевые объявления, информационные сообщения, музыкальную (в том числе радио),  рекламную информацию. В зарубежной терминологии такие системы называют "Пейджинговые системы” (Paging system).

Наиболее простыми, недорогими и удобными в эксплуатации являются настольные трансляционные системы. К таким системам можно подключать несколько звуковых источников (в т.ч. микрофонов) для объявлений. Один или несколько аудио-входов могут  иметь высокий приоритет – приглушать сигнал с других (низкоприоритетных) входов. На современном рынке присутствует большое количество подобных решений. Приведем примеры самых малобюджетных решений:



Трансляционные усилители ROXTON серии АА:





Трансляционные усилители с встроенным селектором на 6 зон ROXTON серии АZ:







Трансляционные усилители с встроенным музыкальным модулем и селектором на 6 зон ROXTON серия MZ:







Настольные комбинированные системы

Настольные комбинированные системы находят широкое применение в различных областях, в которых, наряду с нормативными, решаются текущие, в том числе коммерческие задачи – музыкальная трансляция, фоновое  озвучивание, рекламные объявления, организация звонковых, вызывных, поисковых систем и т.п.

Настольные трансляционные усилители могут служить основой комбинированных решений с возможностями СОУЭ. Такие системы могут  эффективно использоваться на объектах различного назначения: В учебных заведениях, супермаркетах, административных учреждениях.

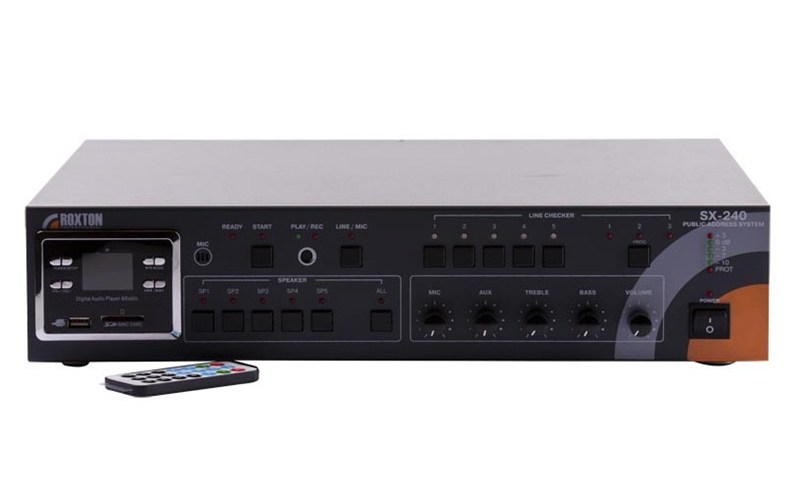

Примером такой системы является моноблок ROXRON SX-240/480:





Блок стыкуется с пожарной сигнализацией (СПС) и позволяет в автоматическом и полуавтоматическом режимах осуществлять экстренное оповещение (о пожаре). Блок имеет встроенную систему автоматического контроля линий. К моноблоку может быть подключено до 4-х приоритетных дистанционных микрофонных консолей, что позволяет применять его на объектах с необходимостью объявлений, например, автовокзалах, железнодорожных станциях. Встроенный универсальный музыкальный модуль позволяет применять данную систему в торговых, спортивных, развлекательных комплексах.



Микрофонная консоль

Микрофонная консоль является наиболее эффективным устройством полуавтоматического дистанционного управления системой оповещения. В микрофонной консоли совмещены функции микрофона, микшера (предварительного усилителя), селектора зон. Консоль предназначена для выбора зон и передачи в них речевого сообщения. К аудио входу консоли можно подключить  различные источники аудио сигнала, в т.ч. компьютера, CD проигрывателя, радиоприемника. На сегодняшний день большинство микрофонных консолей работают по протоколам RS-422/RS-485, что позволяет включать их в различные конфигурации, а также выносить на большие расстояния.

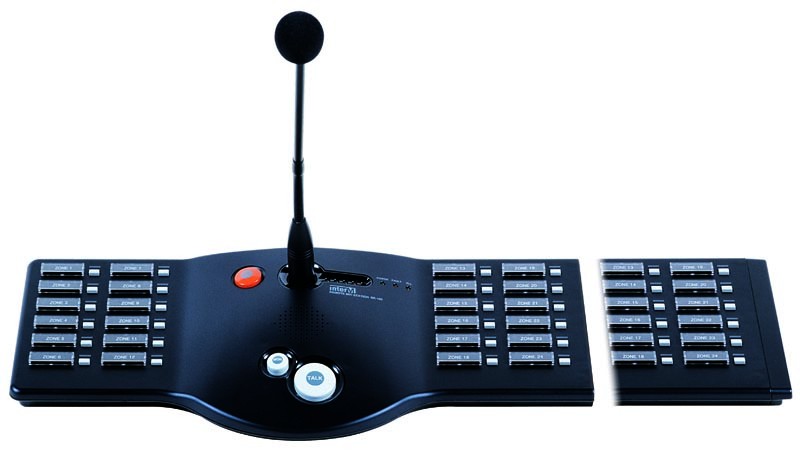

Примером может служить микрофонная консоль Inter-M SR-100, позволяющая управлять цифровой распределенной системой IPC-System.





Многозонные системы оповещения

Многозонные системы оповещения позволяют транслировать служебную информацию в различные зоны. Зональность является очень важным понятием при проектировании СОУЭ. На начальном этапе проектирования определяется  количество зон, количество и мощность линий громкоговорителей. В зависимости от их количества, типа здания, а также дополнительных возможностей, подбирается соответствующая система. Многозонные системы оповещения иногда называют  системами с централизованным управлением. Большинство систем оповещения выше 3 типа – это стационарные (стоечные или рэковые) решения, состоящие из отдельного набора блоков, монтируемых в электротехнический шкаф. Такие системы характеризуются высокой надежностью, легко наращиваются, полностью удовлетворяют существующим нормативам.

Примером многозонных систем могут служить:

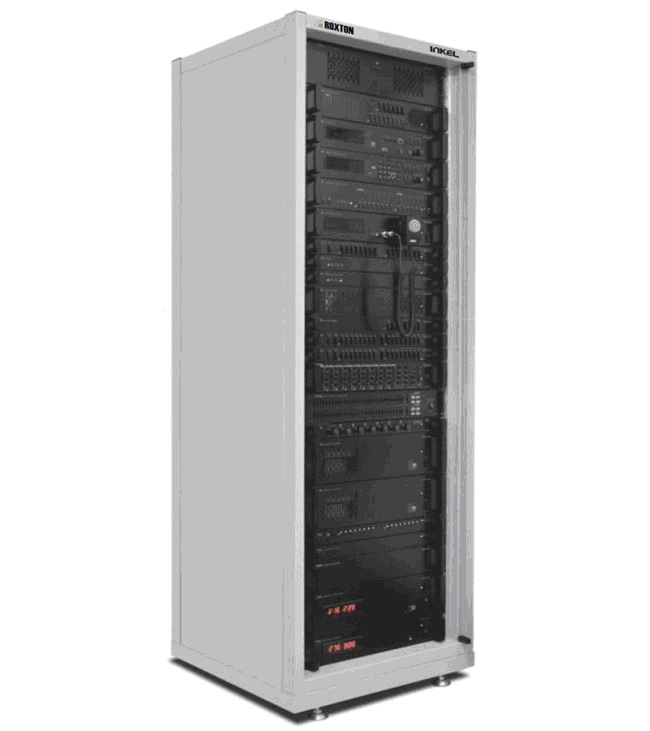

Цифроаналоговая многозонная система оповещения и музыкальной трансляции ROXTON|INKEL-9000.



Цифроаналоговая многозонная система оповещения и музыкальной трансляции ITC-ESCORT – Интеллектуальная система.





Многоканальные системы звукового оповещения

Многоканальные системы позволяют одновременно транслировать  различную информацию в различные зоны по отдельным каналам. Если в системе предусмотрена возможность ручного или автоматического управления входными сигналами и перенаправления их в различные каналы, то такие системы называют – матричными.

 Многоканальная система – система состоящая из нескольких звуковых каналов. Каждый канал представляет собой отдельный звуковой тракт. Многоканальная система может быть многозонной, с числом зон равным или превышающим число каналов.

 Преимуществом многоканальных систем является возможность прерывать трансляцию только в тех линиях, куда предполагается подача экстренной информации.



Распределенные системы оповещения

Совмещают возможности многозонных и многоканальных систем с централизованным (координированным) управлением. В таких системах основные исполнительные блоки, иногда называемые терминальными или периферийными, могут выноситься на большие расстояния. Контроль и управление периферийными блоками осуществляется с  централизованных постов. Сбор и анализ информации осуществляется с целью принятия оптимальных решений. Высокая функциональность и гибкость в таких решениях достигается за счет использования программного обеспечения. Данные системы могут устанавливаться как локально, так и распределено, будучи разнесенными на большие расстояния.

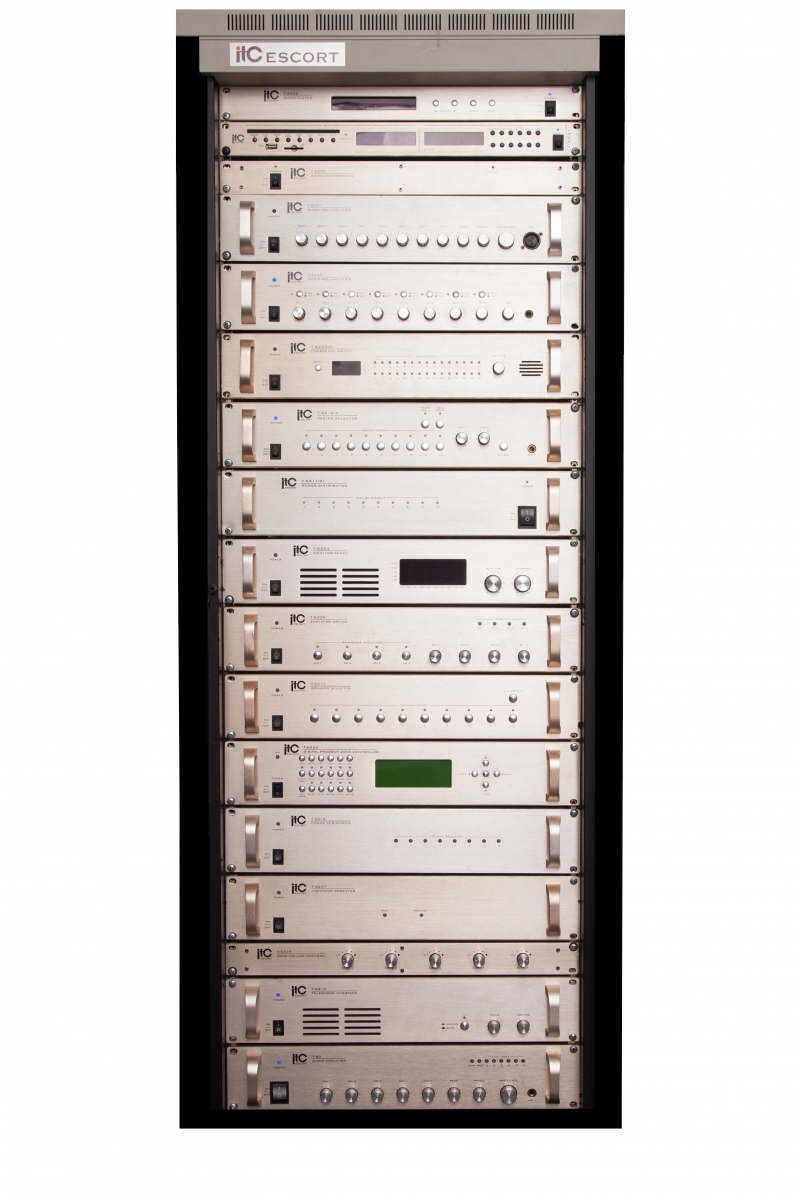

 Примером такой системы может служить распределенная 6-ти канальная система оповещения ITC ESCORT – Киберсистема:

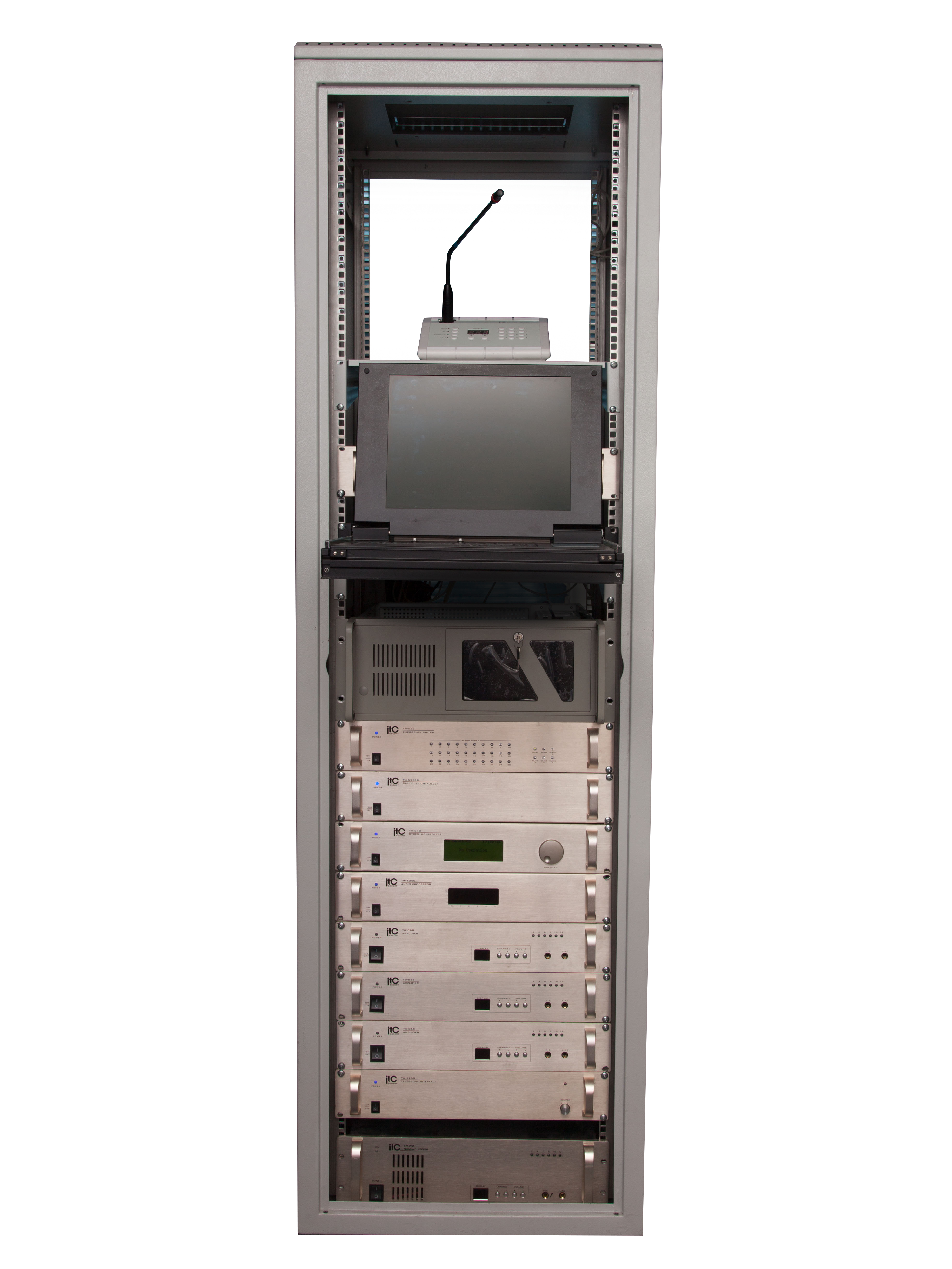

    Система оповещения и трансляции по сети IP



IP система, бренда ITC Escort за короткое время завоевала симпатии многочисленных заказчиков и проектировщиков. Система охватила широкий спектр жизнедеятельности человека по всей территории Российской Федерации. Участвует в реализации правительственной программы «Безопасный город».

Все устройства и компоненты входящие в состав IP системы сертифицированы и соответствуют 123 законодательству РФ.

Подключать устройства можно в любой точке здания, где есть доступ к локальной сети. Эта возможность позволит существенно сэкономить на дорогостоящем медном кабеле т.к. разводку громкоговорителей  теперь можно осуществлять непосредственно с того этажа, где установлен усилитель. Контролировать, управлять и передавать звуковую информацию на устройства возможно из любой точки мира, где есть доступ в Интернет.

Сердцем IP системы является компьютер, на который устанавливается программное обеспечение. Программа имеет очень удобный, стильный и интуитивно понятный русифицированный интерфейс. На одном диске записано две версии ПО: серверная (имеет полный спектр возможностей) и клиентская (имеет полный спектр за исключением возможности программирования IP адресов устройств). Пользователям  присваивается логин, пароль, уровень доступа и устройства, которыми он может управлять.

Ведется постоянны контроль за работоспособностью устройств и целостностью линий передачи данных. Все манипуляции и неисправности, происходящие в системе, автоматически записываются на сервер в журнал событий. На оборудовании IP системы возможно строить СОУЭ 4 типа с реализацией полноценной обратной связью.

Все модели переговорных устройств (микрофонные консоли, вызывные панели, пейджинговые панели) оснащены экстренной кнопкой быстрого вызова диспетчера. Все переговоры между устройствами автоматически сохраняются на сервер в формате mp3 файлов (данная функция особенно востребована в аэропортах). У администратора и привилегированных пользователей имеется доступ к функции мониторинга и записи переговорных устройств (дистанционное включение микрофона).

С помощью IP системы возможно оповестить самые крупные объекты, а также поселки и города. Количество устройств в IP системе ограничиваются  только наличием свободных ip адресов.

Благодаря цифровому протоколу TCP/IP возможно одновременно передавать различную звуковую информацию на все устройства с одного компьютера.

С помощью IP системы возможно составлять самые сложные алгоритмы оповещения о пожаре и гражданской обороне.

В составе линейки IP системы имеются устройства (цифро-аналоговый аудио преобразователь, цифро-аналоговый аудио адаптер) способные из любой имеющейся аналоговой системы оповещения  различных брендов, сделать полноценную цифровую систему оповещения, работающую по IP сети.

В программном комплексе имеется несколько видов таймеров и музыкальных проигрывателей.

IP система является совокупностью следующих качеств: надежность, качество, простота, удобство, многофункциональность, гибкость, доступность.



Основные функции:

  • Трансляция информационных и тревожных сообщений;

  • Трансляция фоновой музыки;

  • Оповещение об эвакуации с использованием возможностей IP-сети;

  • Организация полуавтоматического и автоматического режима оповещения;

  • Локальный и удаленный контроль;

  • Дистанционное управление, настройка и программирование;

  • Интеграция в существующие системы безопасности;

  • Подключение 65025 IP устройств;

  • Организация 65024 зон;

  • Обратная связь;

  • Управление с ПК;

  • Многоприоритетность;

  • Создание алгоритмов оповещения;

  • Передача сигнала на любые расстояния;

  • Селекторная связь;

  • Создание групп;

  • Таймер;

  • Музыкальная студия;

  • Прослушивание устройств;

  • Журнал событий;

  • Децентрализованное  детектирование и запись в IP системах;

  • Масштабируемость IP системы;
